Druckmessdosen
Erddruckmessdosen und Kontaktdruckmessdosen für die Messung von totalem Druck in Boden und Bauwerk. Hydraulisch und elektrisch.
Druckmessdosen von Enertec Engineering – präzise Messung von Erd- und Kontaktdruck in Boden und Bauwerk. Unsere Druckmessdosen messen den totalen Druck in Schüttungen, hinter Stützmauern, unter Fundamenten und in Betonbauteilen. Verfügbar als hydraulische und elektrische Varianten für den Langzeiteinsatz im Baugrund.
Produkte in dieser Kategorie

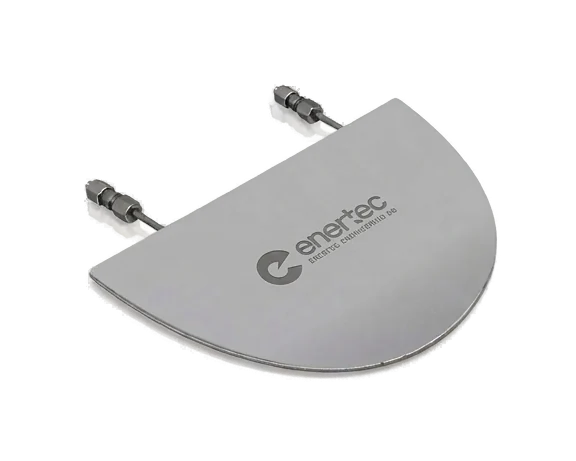

Flachkissen EMP-14-MP
Dünnes Stahl-Flachkissen (4,00 mm) zur In-situ-Bestimmung von Axialspannungen in Mauerwerk und Beton. Druckbeaufschlagung über angeschweisste Metallrohre, Auswertung mit Manometer oder elektrischem Druckaufnehmer. In verschiedenen Grössen und Formen erhältlich.

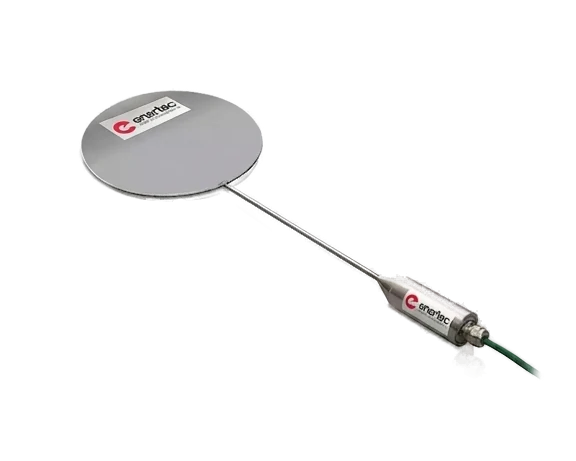

Erddruckmessdose ECP-01-TO
Runde hydraulische Erddruckmessdose mit ölgefülltem Ringraum und elektrischem Aufnehmer. Misst den Gesamtdruck zwischen Bauwerk und Boden an Dammfüssen, unter Tanks und Brücken. Elektrisch (4–20 mA) oder Saitensensor, IP 68.

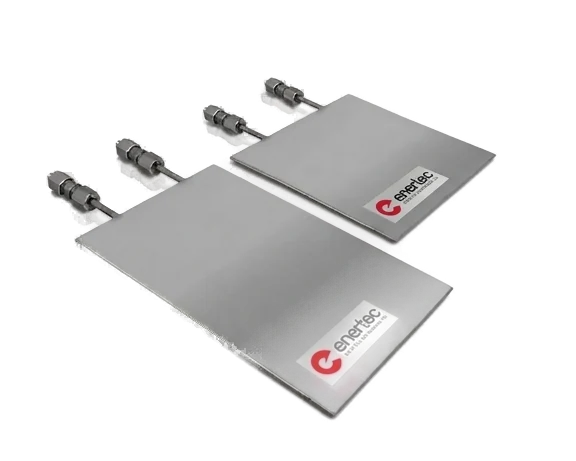

Druckmessdose ECP-01-RE
Hydraulische Druckmessdose aus zwei verschweissten Stahlplatten mit ölgefülltem Hohlraum und elektrischem Aufnehmer. Für radialen und tangentialen Druck in Tunnelauskleidungen, Fundamenten und unterirdischen Bauten. Nachdruckfähig, IP 68.
Druckmessung — Auswahlhilfe
Druckmessdose · Erddruckzelle · Flat Jack
Diese Instrumente messen Druck oder Spannung in Bauwerken und Boden. Die Wahl richtet sich danach, was und wo gemessen wird: Totaldruck eingebettet in Beton oder Fels, Erddruck im Boden und an Boden–Bauwerk-Grenzflächen oder In-situ-Spannung in bestehendem Mauerwerk oder Beton (Flat-Jack-Test). Beide Druckmessdosen sind mit elektrischer (4–20 mA) oder Schwingsaiten-Auslesung (Hz) erhältlich.
| Kriterium | ECP-01-REDruckmessdose (Beton) | ECP-01-TOErddruckzelle | EMP-14-MPFlat Jack |
|---|---|---|---|
| Messgrösse | Totaldruck in Beton / Fels | Erddruck (Totaldruck) im Boden | In-situ-Spannung im Bestand |
| Prinzip | Eingebettete Hydraulikzelle | Zwei-Platten-Erddruckzelle | Flat-Jack-Test (einfach / doppelt) |
| Ausgang | 4–20 mA oder SS (Hz) | 4–20 mA oder SS (Hz) | Manometer / Aufnehmer |
| Bereich | ≤ 20 MPa (el) · ≤ 5,2 MPa (SS) | ≤ 2 MPa (el) · ≤ 5,2 MPa (SS) | ≤ 400 bar (je Typ) |
| Genauigkeit | ±0,1 % F.S. | ±0,1 % F.S. | — |
| Einbau | In Beton / Spritzbeton | Eingegraben / an Grenzfläche | Sägeschnitt im Bauwerk |
| Schutz | IP 68 | IP 68 | — |
| Am besten für | Spannung in neuem Beton / Schalen | Erddruck an Wänden / Schüttungen | Prüfung von Mauerwerk / Beton |
Welches soll ich wählen?
Fazit: Wahl nach Messgrösse — ECP-01-RE für Totaldruck eingebettet in Beton/Fels, ECP-01-TO für Erddruck im Boden und der EMP-14-MP Flat Jack für In-situ-Spannungstests im Bestand. Beide Druckmessdosen sind in elektrischer (4–20 mA) und Schwingsaiten-Version (Hz) erhältlich.
Angaben sind typische Werte und können ohne Vorankündigung geändert werden. Vollständige Daten in den Einzeldatenblättern (ECP-01-RE, ECP-01-TO, EMP-14-MP). · www.enertecinstruments.com
