Rissmessung
Elektrische und Schwingdraht-Rissmesser für Bauwerksmonitoring. Messbereiche von 25 mm bis 8 m. Swiss Made.
Rissmessgeber und Rissdehnungsmesser von Enertec – präzise Überwachung von Rissweiten und Fugenbewegungen an Bauwerken. Elektrische, Schwingdraht- und Seil-Rissmesser für Messbereiche von 25 mm bis über 8 m. Geeignet für Langzeitmonitoring an Brücken, Tunnels, Staumauern und historischen Bauwerken.
Produkte in dieser Kategorie

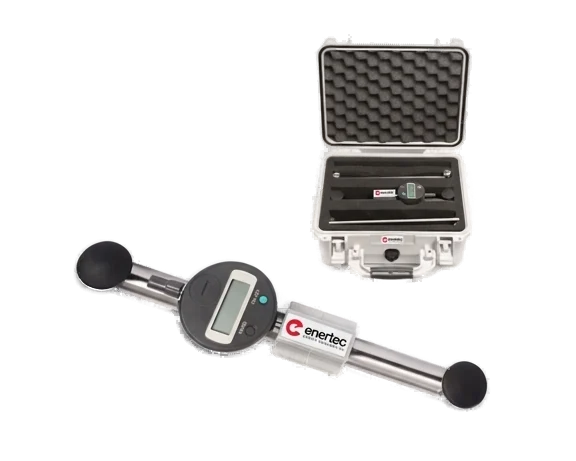

EFM – Rissüberwachungsset
Präzises mechanisches Deformometer mit Digitalanzeige zur manuellen Rissüberwachung. Auflösung 0,001 mm, Messlänge 150–200 mm, im Schutzkoffer geliefert.

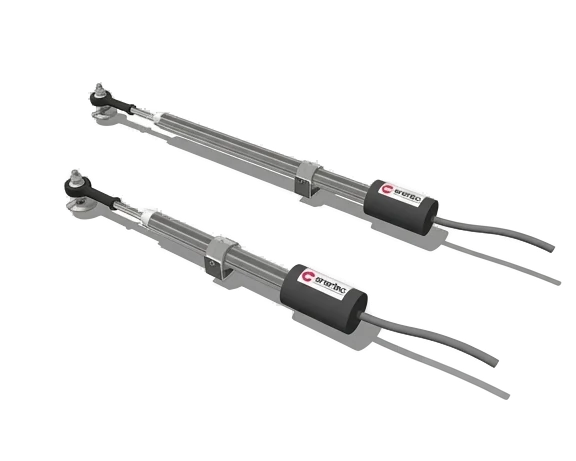

EFE-15-FE – Elektrischer Rissmessgeber
Elektrischer Rissmessgeber mit linearem potentiometrischem Wegaufnehmer zur kontinuierlichen Riss- und Fugenüberwachung. Vier Messbereiche von 25 bis 150 mm, Edelstahl, IP 67.

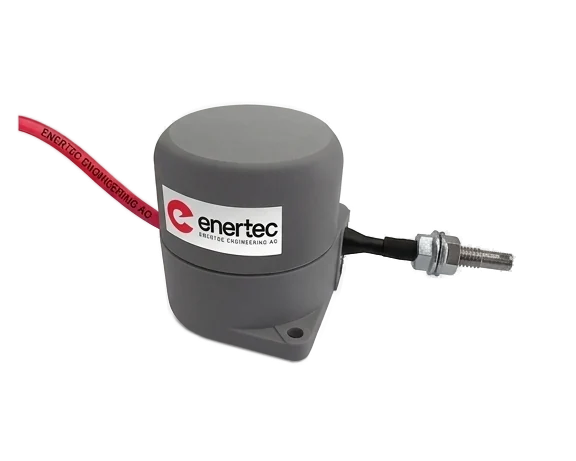

EEF-05-EFF – Kurzbereich-Rissdehnungsmesser
Kompakter Kurzbereich-Rissdehnungsmesser mit rotierendem Potentiometer und federvorgespanntem Edelstahlseil. Drei Bereiche: 50, 100, 200 mm, 0–10 VDC, IP54.

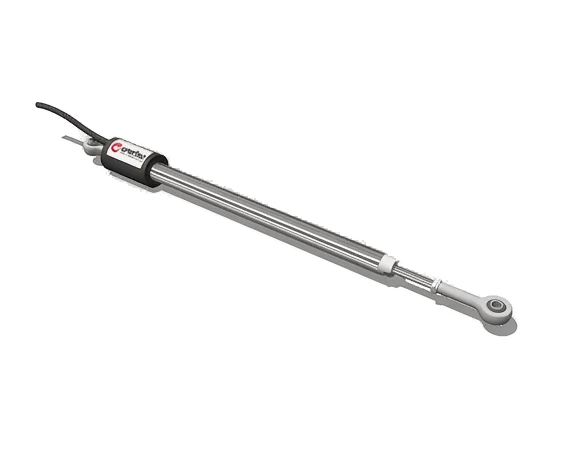

EFE-15-VW – Schwingsaiten-Rissdehnungsmesser
Schwingsaiten-Rissdehnungsmesser mit Wegaufnehmer und Frequenzausgang zur kontinuierlichen Riss- und Fugenüberwachung. Vier Bereiche von 25 bis 150 mm, Edelstahl, IP67.

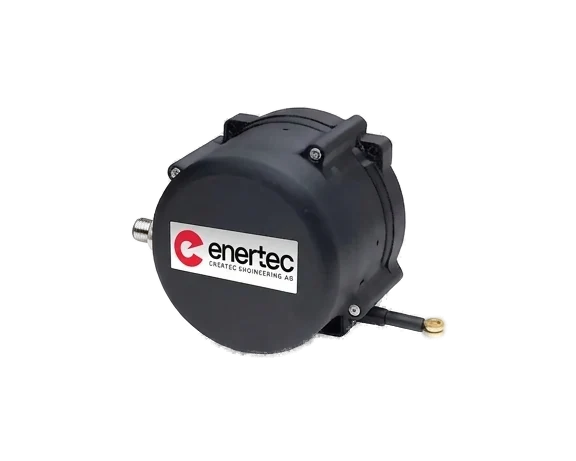

EEF-01-EFA – Seilrissdehnungsmesser (Langbereich)
Langbereich-Seilrissdehnungsmesser mit rotierendem Potentiometer und vorgespanntem Edelstahlseil. Messlängen von 1800 bis 8300 mm, 4–20 mA, IP67.
Crack-Meter — Auswahlhilfe
Mess-Set · elektrisch · Seil · Schwingsaite · Langweg
Crack-Meter (Rissmonitore) erfassen das Öffnen, Schliessen oder den Versatz von Rissen und Fugen in Beton, Mauerwerk und Fels. Die Wahl hängt davon ab, wie gemessen wird (manuell vs. automatisiert), wie gross die erwartete Bewegung ist und welcher Datenlogger eingesetzt wird.
| Kriterium | EFMMess-Set | EFE-15-FEElektrisch | EEF-05-EFFSeil, kurz | EFE-15-VWSchwingsaite | EEF-01-EFASeil, Langweg |
|---|---|---|---|---|---|
| Methode | Manuell, periodisch | Automatisiert, kontinuierlich | Automatisiert, kontinuierlich | Automatisiert, kontinuierlich | Automatisiert, kontinuierlich |
| Sensor | Digitaler Messschieber (mechanisch) | Linearpotentiometer (Stab) | Drehpotentiometer (Seil) | Schwingsaite (Stab) | Drehpotentiometer (Seil) |
| Messbereich | ±2,5–5 mm (Basis 150–200 mm) | 25 / 50 / 100 / 150 mm | 50 / 100 / 200 mm | 25 / 50 / 100 / 150 mm | 1800–8300 mm |
| Genauigkeit / Auflösung | 0,001 mm (Messschieber) | 0,1 % F.S. · quasi unendlich | 0,1 % F.S. · quasi unendlich | ±0,1 % F.S. · ±0,025 % Aufl. | ±0,1 % F.S. · ±0,5 % Lin. |
| Ausgang | Manuelle Ablesung | 0–5 V DC (opt. 4–20 mA) | 0–10 V DC | Frequenz (Hz) | 4–20 mA |
| Versorgung | — | Analoge Versorgung | 15–30 V DC | VW-Auslesegerät | 10–30 V DC |
| Betriebstemperatur | — | −30 bis +100 °C | −10 bis +70 °C | −20 bis +80 °C | −40 bis +85 °C |
| Schutzart | Tragbarer Koffer | IP 67 | IP 54 | IP 67 | IP 67 |
| Material | Digitales Deformometer | AISI 304 Edelstahl | PBT-Gehäuse · AISI-316-Seil | AISI 304 Edelstahl | PBT-Gehäuse · AISI-316-Seil |
| Am besten für | Periodische Prüfung vieler Risse | Präzise, kurzer Bereich, automatisiert | Flexible Seilmontage, mittlerer Bereich | Lange Kabel, Langzeit-Netze | Sehr grosse (Meter-)Bewegungen |
Welches soll ich wählen?
Angaben sind typische Werte und können ohne Vorankündigung geändert werden. Vollständige Daten in den Einzeldatenblättern (EFM, EFE-15-FE, EEF-05-EFF, EFE-15-VW, EEF-01-EFA). · www.enertecinstruments.com
