Extensometer
Stangen-, Mehrpunkt- und Sonden-Extensometer für die Messung von Verschiebung und Setzung in Boden und Fels.
Extensometer von Enertec Engineering – zuverlässige Messung von Verschiebungen und Verformungen im Baugrund und an Bauwerken. Vom Einpunkt- bis zum Mehrpunkt-Stangenextensometer für tiefe Bohrungen bieten wir Lösungen für jede geotechnische Anforderung – einsetzbar in Tunnelbau, Bergbau, Dammüberwachung und Bauwerksmonitoring.
Produkte in dieser Kategorie
EX-FI – Extenso-Inklinometer-Festsonde
Fest installierte Sonde für Extensometerrohre, die gleichzeitig altimetrische und planimetrische Messwerte erfasst. Der Edelstahlkörper vereint zwei biaxiale MEMS-Neigungssensoren mit einem berührungslosen Verschiebungsaufnehmer.

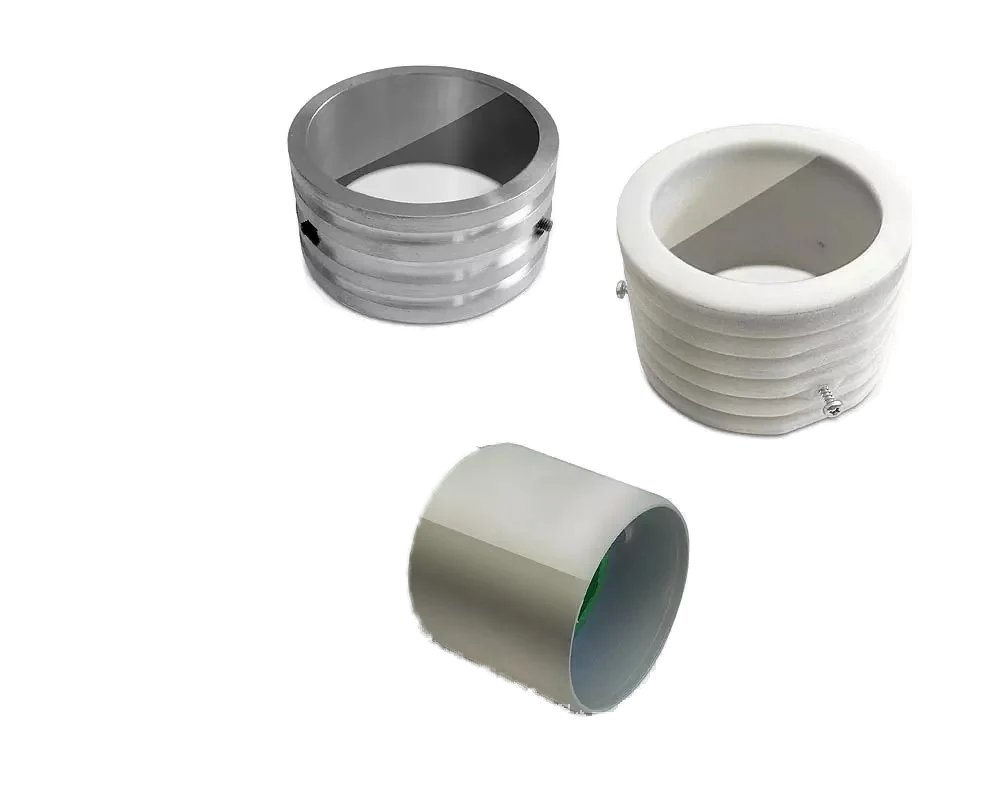

ETIABS – Extensometer-/Extenso-Inklinometer-Rohr
ABS-Rohr mit glatter Aussenfläche, das mit magnetischen oder Aluminiumringen im Abstand von 1 m ausgestattet wird. Es dient als inkrementaler Extensometer sowie als 2D- oder 3D-Extenso-Inklinometer entlang der Rohrachse.

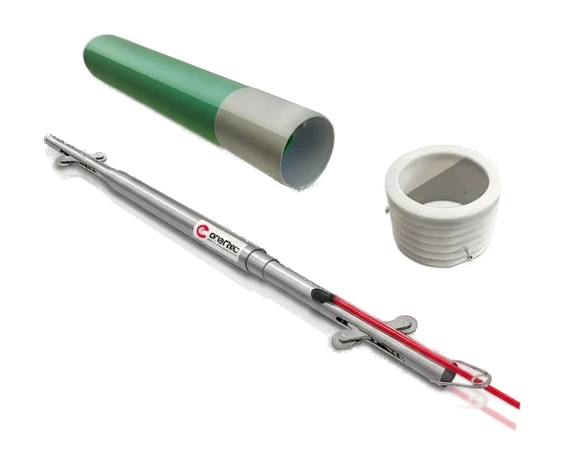

EBRS – Extensometer-Festsonde
Fest installierte Extensometersonde für Höhenmessungen in vordefinierten Tiefen. Der zylindrische Edelstahlkörper erfasst lokale Bewegungen der Magnetreferenzringe mit einem berührungslosen Aufnehmer und einem integrierten NTC-Temperatursensor.

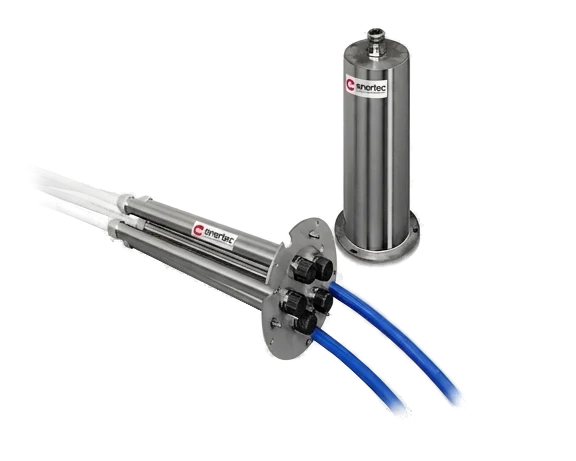

EEM-01-TE – Mehrpunkt-Stangenextensometer
Mehrpunkt-Bohrloch-Stangenextensometer mit bis zu 7 Referenzbasen. Glasfaser- oder Edelstahlstangen übertragen die Bewegung aus der Tiefe an den Messkopf, wo die Verschiebung mit Potentiometer oder Saitensensor erfasst wird.
Extensometer — Auswahlhilfe
Stangenextensometer · Festsonde · Extenso-Inklinometer · Rohr
Extensometer messen Verschiebung und Dehnung entlang eines Bohrlochs oder Bauwerks. Die Wahl richtet sich danach, wie gemessen wird: ein Mehrpunkt-Stangensystem, das Setzungen zwischen festen Ankertiefen erfasst, eine fest eingebaute Sonde für kontinuierliche axiale Dehnung im Rohr oder eine kombinierte Extenso-Inklinometer-Sonde, die zusätzlich die seitliche (2D/3D) Bewegung erfasst. Alle In-Place-Sonden laufen im ETIABS Messrohr.
| Kriterium | EEM-01-TEStangenextensometer | EBRSFestsonde | EX-FIExtenso-Inklinometer | ETIABSRohr (Casing) |
|---|---|---|---|---|
| Messgrösse | Setzung in festen Tiefen | Axiale Verschiebung (In-Place) | Axiale Verschiebung + Neigung | Mess-Trägerrohr |
| Prinzip | Verankerte Stangen + Kopfaufnehmer | Berührungslose Sonde im Rohr | MEMS-Neigung + Verschiebungssonde | ABS-Rohr mit Nuten |
| Sensor | Potentiometrisch oder SS | Berührungslose Verschiebung | Biaxiales MEMS + berührungslos | — |
| Bereich | 25–200 mm | ±50 mm | ±50 mm · ±15° / ±30° | — |
| Ausgang | Pot. / SS (Hz) | 0–10 V DC | 0–10 V + ±4 V DC | — |
| Genauigkeit | ±0,1 % F.S. | < ±0,25 % F.S. | < ±0,25 % F.S. | — |
| Ablesung | Manuell oder automatisiert | Automatisiert, kontinuierlich | Automatisiert, kontinuierlich | — |
| Rohr | Eigenes Bohrloch + Stangen | ETIABS Rohr | ETIABS Rohr | Trägt EX-FP / EX-FI |
| Am besten für | Setzungsprofil, feste Punkte | Kontinuierliche axiale Dehnung im Rohr | Kombiniert axial + seitlich (2D/3D) | Trägerrohr für die Sonden |
Welches soll ich wählen?
Fazit: EEM-01-TE für Setzungsprofile in festen Bohrlochtiefen, EBRS für kontinuierliche axiale In-Place-Dehnung und EX-FI, wenn zusätzlich die seitliche (2D/3D) Bewegung benötigt wird. Die In-Place-Sonden (EX-FP / EX-FI) werden im ETIABS Messrohr eingebaut.
Angaben sind typische Werte und können ohne Vorankündigung geändert werden. Vollständige Daten in den Einzeldatenblättern (EEM-01-TE, EBRS, EX-FI, ETIABS). · www.enertecinstruments.com
Nicht sicher, welches Produkt das richtige ist?
Unser Ingenieurteam berät Sie gerne bei der Auswahl der passenden Messtechnik für Ihr Projekt.
Kostenlose Beratung anfragen
