VBox-mA – 4–20-mA-Auslesegerät
Tragbares Schleifenmessgerät für 4–20-mA-Sensoren
Tragbares 4–20-mA-Auslesegerät mit galvanisch getrennter Schleifenspeisung. 0,1 % Genauigkeit, 0,001 mA Auflösung, für 2-/3-/4-Leiter-Sensoren. Speisung über USB-C vom Android-Gerät.
Beschreibung
Anwendungen
- Auslesen von 4–20-mA-Messumformern (Piezometer, Druckkissen)
- Feldkontrolle von Stromschleifen-Sensoren über lange Kabel
- Inbetriebnahme und Abnahme von Monitoring-Installationen
- Service und Fehlersuche
Merkmale
- Galvanisch getrennte 4–20-mA-Schleife mit Sensorspeisung, 0,1 %
- Unterstützt 2-, 3- und 4-Leiter-Sensoren
- Genaue Messungen über mehrere Kilometer Kabel
- Westentaschenformat – macht aus Android-Handy oder -Tablet ein Messgerät
- Keine Batterie: Speisung über USB-C (OTG) vom Gerät
- Kostenlose App Enertec Connect mit automatischer Sensorerkennung
- Live-Anzeige, Datenaufzeichnung und CSV-Export
- Robustes IP65-Gehäuse, im Schutzkoffer geliefert

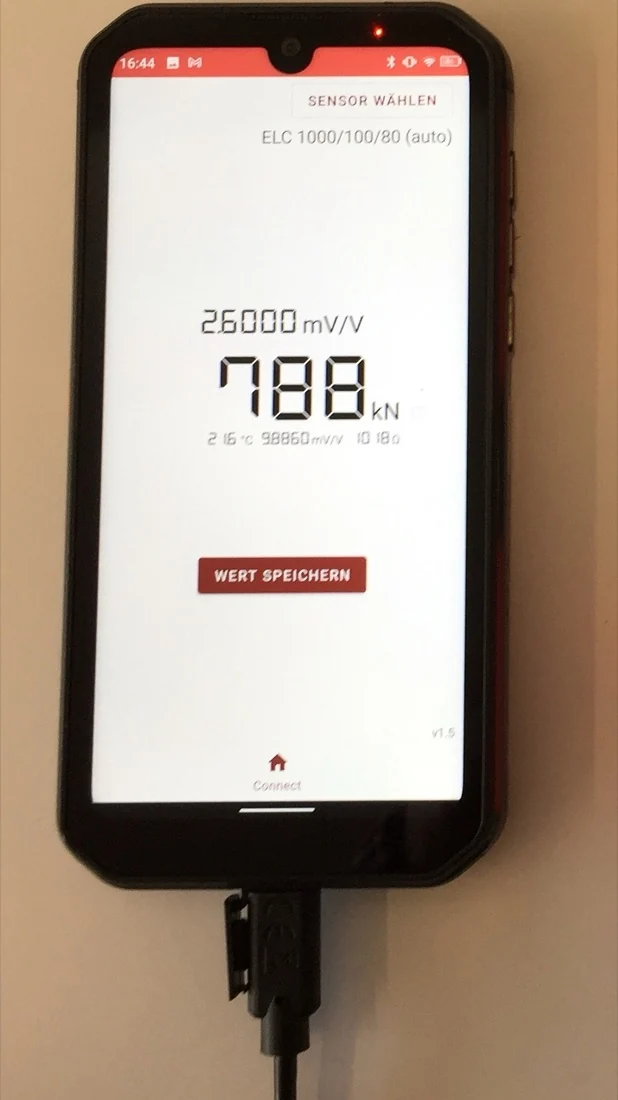

Die App Enertec Connect
Die kostenlose App Enertec Connect rechnet das 4–20-mA-Signal direkt in physikalische Einheiten um, erkennt hinterlegte Sensoren automatisch und zeigt den Messwert mit Min/Max und Zeitstempel an. Messwerte lassen sich per Fingertipp speichern, aufzeichnen und als CSV-Datei per E-Mail oder Cloud teilen. Die App ist ab Android 8 lauffähig.
VBox-Familie – ein Gehäuse, vier Messkerne
| Modell | Signal | Kanäle | Hauptmerkmal |
|---|---|---|---|
| VBox-mVV | mV/V (DMS) | 1 | Temperaturkompensiert, ±0,1 % FS |
| VBox-Maxi | mV/V (DMS) | ≤ 4 | 6-Leiter, automatische Dosen-Erkennung |
| VBox-mA | 4–20 mA | 1 | Galv. getrennte Schleife mit Sensorspeisung |
| VBox-V | 0–10 V | 1 | Galv. getrennte 23-V-Sensorspeisung |
Das Modell wird nach dem Signaltyp des Sensors gewählt.
Bestellinformationen
| Bestellcode | Beschreibung |
|---|---|
| VBox-mA - [Stecker] | Stecker: GL = Glenair MIL | LE = Lemo | M12 = Binder |
Vorkonfiguriertes Android-Gerät auf Wunsch.
Technische Daten
| Eingang | 4–20-mA-Stromschleife |
| Kanäle | 1 |
| Messbereich | 0–24 mA |
| Auflösung | 0,001 mA |
| Genauigkeit | ±0,1 % |
| Eingangsimpedanz | 100 Ω |
| Sensor-Verdrahtung | 2- / 3- / 4-Leiter |
| Schleifenspeisung | ≤ 80 mA bei 23 V, galv. getrennt |
| Trennung | 1 kV (USB) |
| Messrate | 50 Hz |
| Host / Speisung | Android über USB-C (OTG) – keine Batterie |
| App / Daten | Enertec Connect · CSV-Export |
| Steckverbinder | Glenair-/Lemo-/Binder-Adapterkabel |
| Schutzklasse | IP65 |
| Betriebstemperatur | 5 … 40 (erw. −30 … 85) °C |
| Gewicht | ca. 90 g |
| Herkunft | Swiss-made |
Downloads
2 Dokumente verfügbar — Zugang nach kurzer Eingabe Ihrer E-Mail-Adresse:
- Datenblatt (EN)
- Datenblatt (DE)
Fragen zum VBox-mA?
Unser Ingenieurteam berät Sie gerne zur Sensorauswahl, Dimensionierung und Anbindung an Ihr Monitoring-System.
