JB Series – Klemmen- und Messdose für die zentralisierte Sensorverkabelung

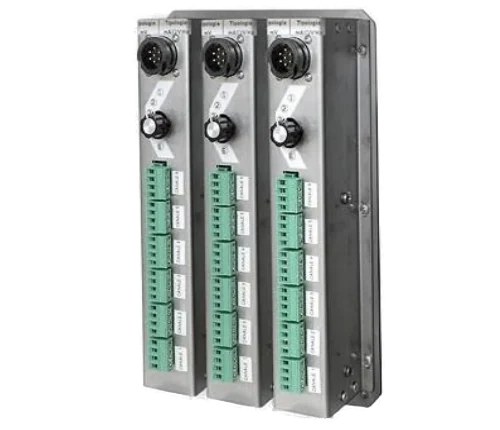

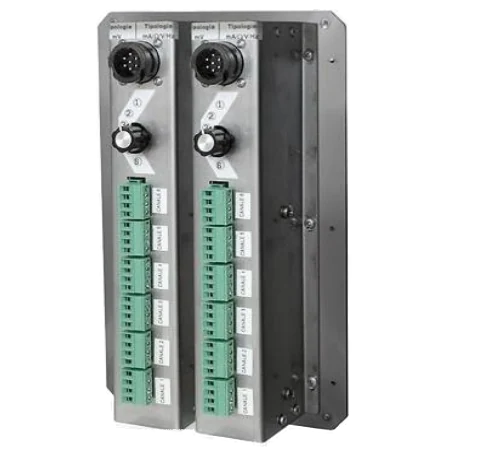

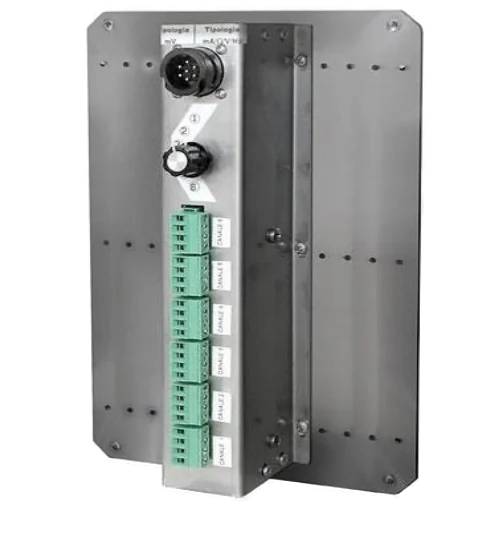

Die JB Series Klemmen- und Messdose bündelt zahlreiche Instrumentenkabel in einem einzigen, witterungsdichten Gehäuse. Über das angeschlossene Auswertegerät und den Kanalwähler werden die Messwerte der einzelnen Sensoren nacheinander abgefragt – schnell und ohne Umverkabelung. So lassen sich permanente Messstationen mit vielen Sensoren zentral und übersichtlich verwalten. Jedes Panel verfügt über einen mehrpoligen Signalstecker für das Auswertegerät und einen manuellen Drehkanalwähler zur sauberen Trennung zwischen den angeschlossenen Instrumenten. Pro Dose lassen sich bis zu sechs Instrumentenkabel mit 2, 3, 4 oder 6 Adern anschliessen. Die Verkabelung erfolgt in einem robusten Kunststoffgehäuse mit blinder Fronttür und Befestigungslaschen aus Edelstahl für die Wandmontage vor Ort. Die Dose ist mit den gängigsten Signaltypen kompatibel: 4–20 mA (2- und 3-Leiter), Frequenz (Hz), Widerstand (Ω), mV/V-Wheatstone-Brücken (3- und 6-Leiter) sowie Spannung (V, 3- und 4-Leiter). Verschiedene Sensortypen – DMS-, Stromschleifen-, Frequenz- und Spannungssensoren – lassen sich problemlos in derselben Dose kombinieren. Die JB Series ist in mehreren Konfigurationen erhältlich: mit 1, 2 oder 3 Klemmenblöcken für bis zu 6, 12 oder 18 Instrumente, und in einem Gehäuse für bis zu 9 Wahlschalter (54 Instrumente). Kundenspezifische Konfigurationen und Kanalzahlen sind auf Anfrage möglich.
