Piezometer für Porenwasserdruck- und Grundwassermessung

Was ist ein Piezometer?

Ein Piezometer ist ein Messgerät zur Bestimmung des Wasserdrucks im Untergrund. In der Geotechnik dient es dazu, den Porenwasserdruck oder den Grundwasserstand über lange Zeiträume zu überwachen — in Dämmen, Böschungen, Baugruben und unter Fundamenten.

Der Begriff wird auch ausserhalb der Geotechnik verwendet, etwa in der Physik für Geräte zur Messung der Kompressibilität von Flüssigkeiten. Gemeint ist hier ausschliesslich das geotechnische Piezometer: ein Sensor oder Standrohr, das dauerhaft im Baugrund verbleibt.

Warum der Porenwasserdruck entscheidend ist

Die Tragfähigkeit eines Bodens hängt nicht von der Gesamtspannung ab, sondern von der wirksamen Spannung — der Gesamtspannung abzüglich des Porenwasserdrucks. Steigt der Wasserdruck in den Poren, sinkt die wirksame Spannung, und mit ihr die Scherfestigkeit. Das ist der Grund, warum Böschungen nach anhaltendem Regen versagen und Dämme bei rasch fallendem Wasserstand gefährdet sind.

Aus einem Piezometer lässt sich daher mehr ablesen als eine Wasserhöhe. Es zeigt, ob ein Bauwerk auf eine kritische Belastung zuläuft — oft Tage bevor sich an der Oberfläche etwas bewegt. In Kombination mit Inklinometern ergibt sich das vollständige Bild: das Piezometer nennt die Ursache, das Inklinometer die Wirkung.

Standrohr, elektrischer Aufnehmer oder Schwingsaite?

Die Wahl betrifft zwei Fragen: offen oder geschlossen, und bei geschlossenen Systemen welches Ausgangssignal.

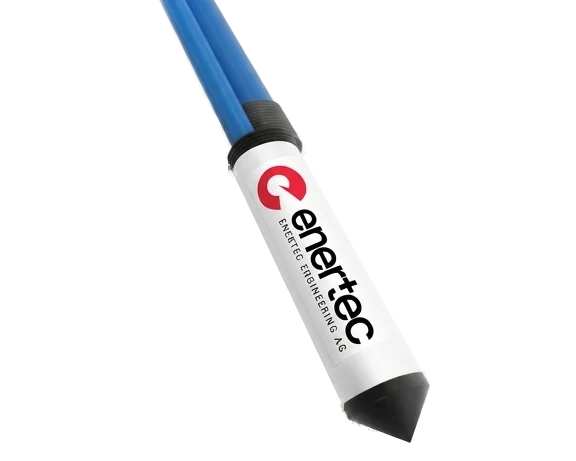

• Casagrande-Standrohr (ECC-02): Ein offenes Rohr mit Filterspitze, abgelesen mit dem Lichtlot. Ohne Strom, ohne Elektronik, jahrzehntelang haltbar und günstig. Der Nachteil liegt in der Trägheit: In gering durchlässigen Böden wie Ton muss erst Wasser in das Rohr nachströmen, bis sich der Pegel eingestellt hat — die Anzeige hinkt der Wirklichkeit hinterher.

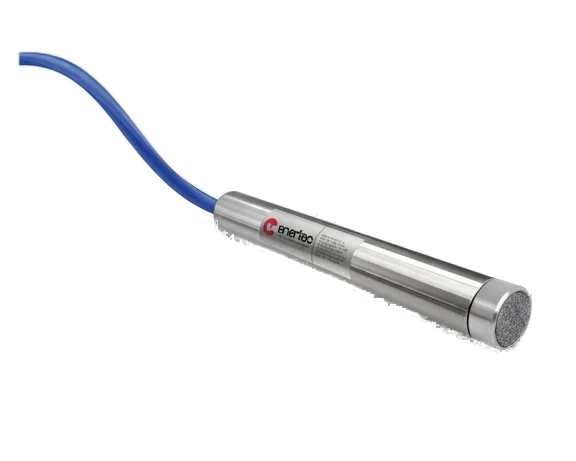

• Elektrischer Piezometer (EPE-01-PER): Ein geschlossener Druckaufnehmer mit 4–20-mA-Stromschleife, Bereich 0,07 bis 20 bar, IP 68, −40 bis +125 °C. Passt an jeden analogen Datenlogger und ist als Einschlagversion auch ohne Bohrung in Weichböden setzbar.

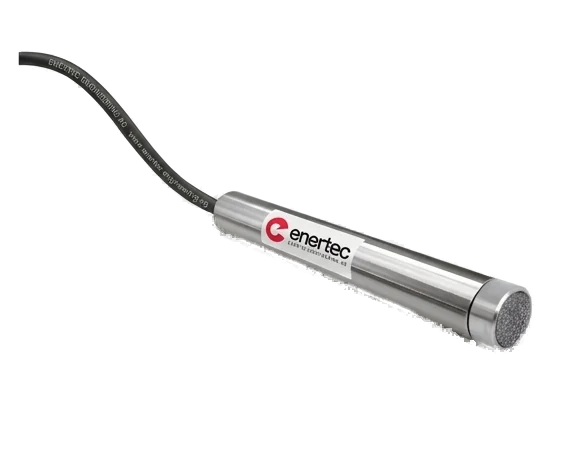

• Schwingsaiten-Piezometer (EPW): Der Sensor gibt eine Frequenz aus statt einer Spannung. Das macht ihn unempfindlich gegen Kabellänge, Übergangswiderstände und Feuchtigkeit in Klemmstellen — die typischen Ursachen für Drift bei analogen Signalen über lange Strecken. Für dauerhafte Porendrucküberwachung ist das die stabilste Lösung.

Der Einbau bestimmt, was Sie messen

Ein Piezometer misst den Druck in der Schicht, an die es angeschlossen ist. Wird die Messstrecke nicht sauber gegen den Rest des Bohrlochs abgedichtet, verbindet das Bohrloch verschiedene Grundwasserstockwerke miteinander — der Sensor liefert dann einen Mischwert, der zu keiner Schicht gehört. Deshalb wird die Filterstrecke in Filtersand gebettet und darüber mit Bentonit abgedichtet.

Ebenso wichtig ist die Entlüftung. Ein Piezometerfilter muss vor dem Einbau vollständig wassergesättigt sein. Verbleibt Luft im Filter, wirkt sie wie eine Feder und dämpft schnelle Druckänderungen — genau jene, die man erfassen möchte.

Bei nicht belüfteten Aufnehmern kommt die Luftdruckkorrektur hinzu: Sie messen den Absolutdruck, also Wasserdruck plus Luftdruck. Ohne Kompensation über einen Barometersensor erscheint jedes Wettertief als scheinbarer Anstieg des Wasserdrucks. Belüftete Ausführungen erledigen das über eine Kapillare im Kabel.

Genauigkeit, Langzeitstabilität und Norm

Die elektrischen und Schwingsaiten-Aufnehmer erreichen ±0,1 % vom Messbereichsendwert, der Schwingsaiten-Typ zusätzlich eine Auflösung von 0,025 %. Entscheidend im Monitoring ist aber nicht die Genauigkeit am ersten Tag, sondern die Drift über Jahre — ein Piezometer in einem Damm soll zwei Jahrzehnte lang vergleichbare Werte liefern. Hier liegt der Vorteil des Frequenzausgangs.

Die Anforderungen an Geräte, Einbau und Dokumentation von Porenwasserdruckmessungen sind in ISO 18674-4 geregelt.

Wo Piezometer eingesetzt werden

• Dämme und Deiche: Überwachung der Sickerlinie und des Porendrucks im Dammkörper — die klassische Daueraufgabe, meist über Jahrzehnte.
• Böschungen und Rutschungen: Der Porenwasserdruck ist in aller Regel der auslösende Faktor. Piezometer liefern die Vorwarnung, Inklinometer die Bestätigung.
• Baugruben: Kontrolle der Wasserhaltung und Nachweis, dass die Absenkung wirkt — sowie Überwachung des Auftriebs unter der Baugrubensohle.
• Grundwassermonitoring: Beweissicherung bei Bauvorhaben, Beobachtung von Absenktrichtern, Altlastenüberwachung.
• Tunnelbau: Erfassung des Bergwasserdrucks vor und hinter der Ortsbrust.
