IN-GA-01 GeoArray – automatisiertes 3D-Verschiebungsarray
Automatisiertes In-Place-3D-Verschiebungs-Messarray

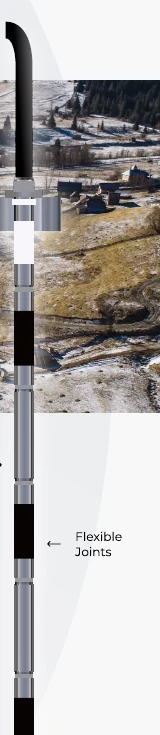

Kontinuierliches, automatisiertes In-Place-Array zur 3D-Verformungsüberwachung von Hängen, Böschungen, Stützwänden, Dämmen und Tunneln. Eine Kette triaxialer MEMS-Segmente liefert Echtzeitdaten und ersetzt manuelle Inklinometer-Messungen.
Beschreibung
Anwendungen
- Hang- und Rutschungsüberwachung
- Baugruben- und Stützwandbewegung
- Tunnel- und Rohrleitungskonvergenz
- Damm- und Böschungsstabilität
- Setzungs- und Fundamentbewegung
- Gleissetzungsüberwachung
Merkmale
- Triaxiales MEMS – echte 3D-Verschiebung (X/Y/Z)
- Edge-Processing: fertige X/Y/Z-Ausgabe, kein PC nötig
- Hohe Präzision: ±0,005° · 0,01 mm
- Sehr stromsparend: ≤ 2,5 mA @ 12 V je Segment
- Weiter Versorgungsbereich 5–30 V DC
- IP68 – 2 MPa (Standard) / 4,5 MPa (HD-Version)
- Temperaturkompensiert −40 bis +85 °C
- RS-485 → drahtloses Funk-Mesh-Netzwerk (4G/WiFi)
- 0,05° Drift über 10 Jahre – keine Nachkalibrierung
Edge-Processing und Anbindung
Jedes MEMS-Segment verarbeitet die Rohdaten direkt am Knoten und liefert die fertige X/Y/Z-Verschiebung in Millimetern – ein externer PC oder eine Nachbearbeitung entfällt. Die Segmente sind über RS-485 in Reihe an einen Digital-Knoten angeschlossen, der die Daten über ein drahtloses Funk-Mesh-Netzwerk (4G/WiFi) an ein Gateway und in die Cloud überträgt. Der mittlere Stromverbrauch liegt bei nur ≤ 2,5 mA je Segment bei 12 V; bis 70 Segmente ist Batteriebetrieb möglich, darüber wird eine externe Versorgung empfohlen.
- Schnittstelle
- RS-485 → Digital-Knoten
- Anbindung
- Digital-Knoten → Gateway (4G/WiFi)
- Ausgangsdaten
- Fertige X/Y/Z-Verschiebung (mm)
- Verarbeitung
- Am Knoten (Edge)
- Mittlerer Strom
- ≤ 2,5 mA @ 12 V / Segment
Modelle und Module
| Modell | Beschreibung |
|---|---|
| GeoArray V | Array für vertikalen (Bohrloch-)Einbau – 0,5-m- / 1,0-m-Segmente |
| GeoArray H | Array für horizontalen / geneigten Einbau – 0,5-m- / 1,0-m-Segmente |
| Zubehörset | Set für Vertikaleinbau: Bohrlochkappe, Verlängerungskabel, Montagezubehör |
| Grundwassermodul | Integrierter Grundwasserstands- und Temperatursensor |
| Setzungsmodul | Schichtsetzungsmodul (Extensometer) – Einbautiefe im Array bei Bestellung angeben |
Segmentabstand 0,5 m oder 1,0 m. Max. Länge 100 m (0,5-m-Segmente) bzw. 200 m (1,0-m-Segmente). Verpackung: Karton (≤ 60 Segmente) oder Holzkiste (> 60 Segmente), ca. 1 kg je Segment.
Technische Daten
| Sensortyp | Triaxiales MEMS-Neigung |
| Messgrösse | X / Y / Z Verschiebung |
| Winkelbereich | 360 ° |
| Auflösung | 0,001° · 0,01 mm |
| Genauigkeit | ±0,005 ° |
| Segmentabstand | 0,5 oder 1,0 m |
| Max. Länge | 100 / 200 m |
| Versorgung | 5–30 V DC |
| Schnittstelle | RS-485 (digital) |
| Betriebstemperatur | −40 bis +85 °C |
| Schutzart | IP68 |
| Segment-Ø | 18–22 mm |
Downloads
2 Dokumente verfügbar — Zugang nach kurzer Eingabe Ihrer E-Mail-Adresse:
- Datenblatt (EN)
- Datenblatt (DE)
Fragen zum IN-GA-01?
Unser Ingenieurteam berät Sie gerne zur Sensorauswahl, Dimensionierung und Anbindung an Ihr Monitoring-System.
