EROS-01-45 – Triaxiale Dehnungsmesszelle für den Doorstopper-Test

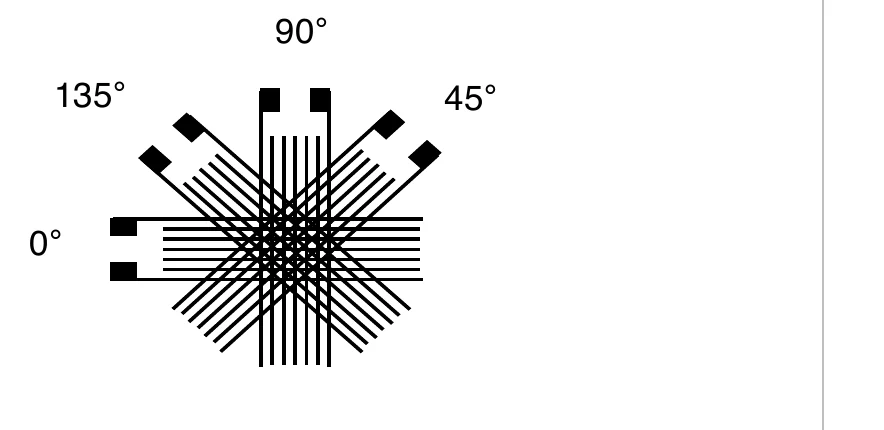

Die EROS-01-45 triaxiale Dehnungsmesszelle (Doorstopper-Test) besteht aus vier elektrischen Widerstands-Dehnungsmessstreifen, die im 45°-Winkel zueinander angeordnet sind (0°, 45°, 90°, 135°). Die Rosette wird mit dem mitgelieferten Epoxy-Set auf den zuvor gesäuberten und geebneten Grund eines in Fels oder Beton ausgehobenen Bohrlochs geklebt. Das Überbohren (Overcoring) dieses Materialabschnitts bewirkt eine Spannungsentlastung, die als Widerstandsänderung jedes Sensors der triaxialen Dehnungsmesszelle gemessen wird. Über diese Widerstandsänderungen lässt sich der In-situ-Spannungszustand zurückrechnen, dem das Material ausgesetzt war. Die Zelle ist auf einem speziellen Kunststoffkörper mit Mil-Spec-Steckverbinder für die resistive Messung montiert. Ein integrierter NTC-Thermistor (3 kΩ) kompensiert den Temperatureinfluss auf die Messung. Sie wird mit einem Epoxy-Klebeset zur Befestigung an Fels oder Beton geliefert und bei Bedarf mit einem speziellen Zentrierrahmen für die Befestigung und Messung vom Bohrlochgrund aus. Typische Einsatzgebiete sind die In-situ-Gebirgsspannungsmessung im Tunnel- und Untertagebau, die Beurteilung des Spannungszustands in Betonbauwerken und Dämmen sowie geomechanische und felsmechanische Prüfungen an Hängen und Fundamenten.
