Elektrolytischer Neigungssensor für die Bauwerksüberwachung

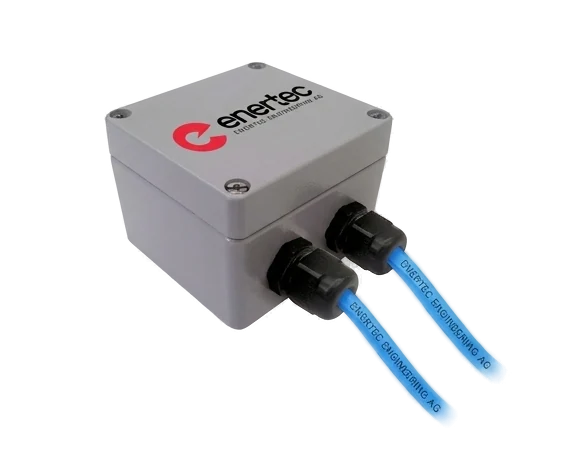

Der elektrolytische Neigungssensor misst die Neigungsänderungen des Bauwerks, an dem er befestigt ist, mit einem engen, hochpräzisen Messfeld. Zwei orthogonal angeordnete elektrolytische Sensoren erfassen die Neigung in zwei Achsen; das Ausgangssignal ist proportional zum Neigungswinkel gegenüber der Horizontalen. Der Körper besteht aus lackiertem Aluminium oder Polycarbonat; die Befestigung erfolgt horizontal auf der überwachten Oberfläche über Aluminiumwinkel verschiedener Längen oder eine Kugelgelenkstütze zur idealen Ausrichtung. Haupteinsatz: Gebäudewände, Brückenpfeiler, Böschungen und Felswände. Die Analog-Variante (ECP-05-EL) liefert ein analoges, zur Neigung proportionales Ausgangssignal und passt an jeden Spannungs- bzw. ADC-Datenlogger — einfach und wirtschaftlich. Sie deckt die Messbereiche ±2°, ±4,5° und ±10° ab, bietet eine Auflösung von 0,001 % F.S. und eine Wiederholbarkeit von ±0,01 % F.S. Ein Temperatursensor ist integriert. Die Digital-Variante (ECP-06-DG) liefert ein digitales RS485-Signal, das die Verkabelung vereinfacht: Mehrere Sensoren lassen sich in Reihe auf einem Kabel verketten und direkt von einem Datenlogger mit RS485-Port auslesen. Sie deckt die Messbereiche ±5°, ±10° und ±14,5° ab, erreicht eine Auflösung besser als 6 × 10⁻⁴° bei einer thermischen Drift von 0,1 %/°C und enthält einen integrierten NTC-Temperatursensor. Beide Varianten sind mit Schutzart IP 68 und einem Betriebsbereich von −40 bis +85 °C für den Langzeiteinsatz ausgelegt.
