MEMS-Neigungssensor ECP-01-MEMS für die Bauwerksüberwachung

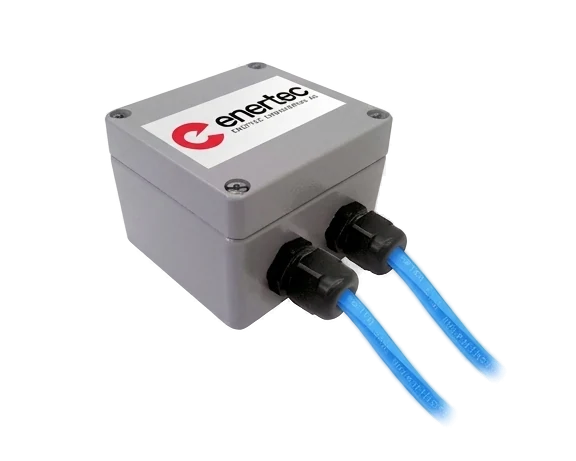

Der ECP-01-MEMS ist ein biaxialer MEMS-Neigungssensor zur Messung der Neigungsänderungen des Bauwerks, an dem er befestigt ist; das Ausgangssignal ist proportional zum Neigungswinkel gegenüber der Horizontalen. Zwei orthogonal angeordnete MEMS-Sensoren erfassen die Neigung in zwei Achsen. Ein NTC-Thermistor ist zur Temperaturkompensation integriert. Die Befestigung erfolgt horizontal auf der überwachten Oberfläche — mit längenvariablem Aluminiumwinkel oder Kugelgelenkstütze zur idealen Ausrichtung. Haupteinsatz: Überwachung von Gebäuden, Brücken, Böschungen und Felswänden. Der Sensor ist in zwei Ausführungen erhältlich. Die Analog-Variante (ECP-01-MEMS-B) liefert ein 4–20-mA-Stromschleifensignal und lässt sich einfach in Analog-Datenlogger und SPS einbinden. Die Stromschleife ist unempfindlich gegen Spannungsabfall bei langen Kabeln. Sie deckt die Messbereiche ±5°, ±10° und ±15° ab, bietet eine Auflösung von 0,0001°, eine Wiederholbarkeit von ±0,0015° (±0,026 mm/m) und eine Genauigkeit von ±0,0020° (±0,034 mm/m). Die Digital-Variante (ECP-01-MEMS-D) liefert den Neigungswinkel direkt in Grad über einen RS485-Ausgang. Über den RS485-Bus lassen sich mehrere Sensoren in Reihe auf einem Kabel anschliessen und direkt von einem RS485-Datenlogger auslesen — die Wahl für automatisierte, verkabelungsarme Netze. Sie deckt einen weiten Bereich bis ±30° ab und bietet hervorragende Langzeitstabilität bei geringer Temperaturempfindlichkeit (±0,3 %/°C) über einen erweiterten Betriebsbereich von −40 bis +85 °C. Beide Varianten sind mit Schutzart bis IP 68 für den Langzeiteinsatz ausgelegt.
