Inklinometer von Enertec Engineering – präzise Messung von Bodenverformungen und Neigungsänderungen in Geotechnik und Bauwerksüberwachung. Unser Sortiment umfasst bewegliche Sonden für periodische Messungen, fest installierte In-Place-Sonden für die Dauerüberwachung sowie automatisierte Array-Systeme – alle im selben genuteten Inklinometerrohr. Ideal für Baugruben, Böschungen, Dämme, Rutschungen und Tunnelbauten.

Kurz gesagt

Ein Inklinometer misst, wie stark sich Boden oder Bauwerk seitlich verformen. Eine Sonde fährt in einem genuteten Rohr durch das Bohrloch und misst in festen Abständen ihre Neigung gegenüber der Lotrechten. Aus diesen Einzelwerten wird über die Tiefe ein Verschiebungsprofil aufsummiert. Vergleicht man dieses Profil mit der Nullmessung, wird sichtbar, in welcher Tiefe sich wie viel bewegt hat — millimetergenau.

Was ist ein Inklinometer?

Ein Inklinometer ist ein geotechnisches Messgerät zur Erfassung horizontaler Verformungen im Untergrund und an Bauwerken. Es beantwortet eine Frage, die sich von der Oberfläche aus nicht beantworten lässt: Bewegt sich der Baugrund — und wenn ja, in welcher Tiefe, in welche Richtung und wie schnell?

Der Begriff wird ausserhalb der Geotechnik auch für einfache Neigungsmesser verwendet, etwa für Winkelmesser im Handwerk oder Messhilfen in der Physiotherapie. Gemeint ist hier ausschliesslich das Bohrloch-Inklinometer der Geotechnik: ein Messsystem aus Sonde, genutetem Rohr und Auswertung, das Verformungsprofile über Tiefen von wenigen Metern bis über hundert Meter aufnimmt.

Wie funktioniert eine Inklinometermessung?

Grundlage jeder Messung ist ein Inklinometerrohr, das lotrecht in ein Bohrloch eingebaut und mit dem umgebenden Boden verpresst wird. Bewegt sich der Boden, verformt sich das Rohr mit — es wird zum Abbild der Bodenbewegung.

Im Inneren des Rohrs verlaufen vier Nuten, jeweils um 90 Grad versetzt. Die Sonde besitzt gefederte Führungsräder, die in diesen Nuten laufen und sie immer in derselben Ausrichtung halten. In festen Schritten — üblicherweise alle 0,5 Meter, dem Radabstand der Sonde entsprechend — wird die Neigung gegenüber der Lotrechten gemessen.

Jeder Neigungswert wird mit dem Messschritt multipliziert und ergibt die seitliche Auslenkung auf diesem Teilstück. Die Summe aller Teilstücke von unten nach oben ergibt das Verschiebungsprofil über die gesamte Tiefe. Voraussetzung dafür ist, dass der Rohrfuss in unbewegtem Untergrund steht: Er ist der Festpunkt, auf den sich alles Übrige bezieht.

Die eigentliche Aussage entsteht erst im Vergleich. Die erste Messung nach dem Einbau ist die Nullmessung, das Referenzprofil. Jede spätere Messung wird davon abgezogen. Das Ergebnis ist keine absolute Rohrlage, sondern die Veränderung seit Beginn — und genau darum geht es beim Monitoring.

Bewegliche Sonde, In-Place-Kette oder Array?

Alle drei Bauformen arbeiten im selben genuteten Rohr. Der Unterschied liegt darin, ob gemessen wird, wenn jemand vor Ort ist, oder ob das System dauerhaft im Bohrloch verbleibt.

  • Bewegliche Sonde: Eine einzige Sonde wird für jede Messkampagne ins Rohr abgelassen. Günstig in der Anschaffung, weil ein Gerät viele Bohrlöcher bedient — aber jede Messung kostet Personal und Anfahrt, und zwischen zwei Terminen bleibt das Bauwerk unbeobachtet.

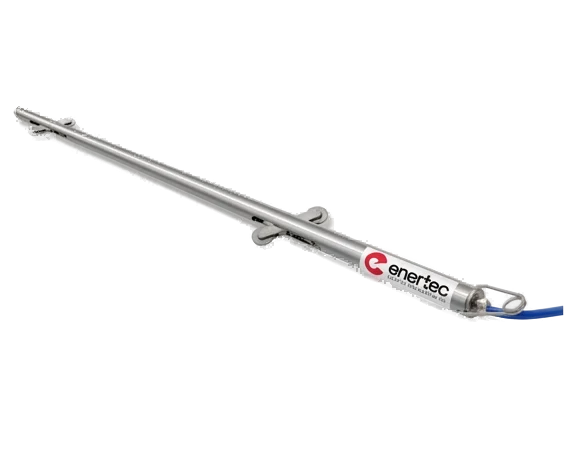

  • In-Place-Sonden (ESIF-EL): Feste elektrolytische Sonden bleiben dauerhaft in den kritischen Ebenen. Sie liefern kontinuierlich Werte, auch nachts und am Wochenende, und ermöglichen Grenzwertalarme. Die digitale RS485-Variante verkettet mehrere Sonden auf einem einzigen Vierleiterkabel — das spart bei tiefen Bohrlöchern erheblich Verkabelung.
  • MEMS-Array (GeoArray): Eine durchgehende Kette triaxialer MEMS-Segmente erfasst das vollständige 3D-Profil automatisch und überträgt es per Funk. Die höchste Informationsdichte, sinnvoll dort, wo eine Bewegung jederzeit und über die ganze Tiefe erkannt werden muss.

Das Inklinometerrohr entscheidet über die Messqualität

Das Rohr wird oft als blosses Zubehör behandelt. Tatsächlich begrenzt es die erreichbare Genauigkeit stärker als die Sonde. Sind die Nuten nicht sauber gefluchtet, verdrillt sich das Rohr beim Einbau, oder ist die Verpressung unvollständig, misst auch die beste Sonde eine Bewegung, die es nicht gibt.

Bei grossen Tiefen tritt zusätzlich Spiralbildung auf: Die Nuten drehen sich über die Länge langsam um die Rohrachse. Ohne Korrektur wird eine Verschiebung dann in die falsche Richtung gerechnet. Bei tiefen Bohrlöchern gehört deshalb eine Spiralmessung zur sauberen Auswertung.

Wir liefern Sonden, Rohre und Zubehör aus einer Hand, weil die Abstimmung dieser Komponenten aufeinander in der Praxis über Erfolg oder Fehlmessung entscheidet.

Genauigkeit und typische Fehlerquellen

Die Auflösung moderner Sonden liegt weit unterhalb dessen, was in der Praxis begrenzend wirkt: bei den elektrolytischen In-Place-Sonden bis 6 × 10⁻⁶ Grad, beim MEMS-Array bei 0,001 Grad beziehungsweise 0,01 Millimetern je Segment. Über eine typische Bohrlochtiefe ergibt das eine Profilgenauigkeit im Millimeterbereich.

Die tatsächliche Messunsicherheit bestimmen andere Faktoren: die Rohrqualität, die Sorgfalt beim Einbau, Temperaturgang und die Frage, ob wirklich immer bis zum selben Tiefenpunkt gemessen wurde. Bei beweglichen Sonden ist die Doppelmessung Standard — die Sonde wird um 180 Grad gedreht ein zweites Mal gefahren. Aus beiden Durchgängen lässt sich der Nullpunktfehler der Sonde herausrechnen. Wer diesen Schritt weglässt, misst systematisch falsch, ohne es zu bemerken.

Die Durchführung und Auswertung von Inklinometermessungen ist in ISO 18674-3 geregelt.

Wo Inklinometer eingesetzt werden

  • Baugruben: Überwachung von Schlitz-, Bohrpfahl- und Spundwänden während des Aushubs — oft die einzige Möglichkeit, eine anlaufende Wandverformung zu erkennen, bevor sie sichtbar wird.
  • Böschungen und Rutschungen: Lokalisierung der Gleitfläche. Das Verschiebungsprofil zeigt die Tiefe, in der sich die Bewegung konzentriert — die Grundlage jeder Sanierungsplanung.
  • Dämme und Deiche: Langzeitüberwachung von Stabilität und Verformung, in der Regel gemeinsam mit Piezometern zur Porenwasserdruckmessung.
  • Tunnelbau: Erfassung von Verformungen im Umfeld des Vortriebs und über der Firste.
  • Bestandsbauten: Nachweis, ob eine benachbarte Baumassnahme Bewegungen im Untergrund auslöst — auch als Beweissicherung.

Häufige Fragen

Was ist eine Inklinometermessung?

Eine Inklinometermessung erfasst die seitliche Verformung des Baugrunds über die Tiefe. Eine Sonde wird in einem genuteten Rohr durch das Bohrloch geführt und misst in festen Abständen ihre Neigung gegenüber der Lotrechten. Aus diesen Werten wird ein Verschiebungsprofil berechnet und mit der Nullmessung verglichen. So wird sichtbar, in welcher Tiefe sich der Boden bewegt und um wie viel.

Wie genau ist ein Inklinometer?

Die Sonden lösen weit feiner auf, als es die Praxis erfordert — bis 6 × 10⁻⁶ Grad bei elektrolytischen In-Place-Sonden, 0,001 Grad beim MEMS-Array. Über ein typisches Bohrloch ergibt das eine Profilgenauigkeit im Millimeterbereich. Begrenzend sind nicht die Sensoren, sondern Rohrqualität, Einbau und Messdisziplin.

Was ist der Unterschied zwischen beweglicher Sonde und In-Place-Inklinometer?

Die bewegliche Sonde wird für jede Messung ins Rohr abgelassen und bedient viele Bohrlöcher nacheinander — günstig in der Anschaffung, aber jede Messung kostet Personal, und zwischen zwei Terminen bleibt das Bauwerk unbeobachtet. In-Place-Sonden verbleiben dauerhaft im Rohr, messen kontinuierlich und ermöglichen automatische Grenzwertalarme.

Kann ein bestehendes Bohrloch nachträglich automatisiert werden?

Ja. Da bewegliche Sonden, In-Place-Ketten und Arrays im selben genuteten Rohr arbeiten, lässt sich ein manuell gemessenes Bohrloch später auf Dauerüberwachung umstellen, ohne neu zu bohren. Voraussetzung ist ein einwandfreies, ausreichend dimensioniertes Rohr.

Wie oft muss gemessen werden?

Das richtet sich nach der Bauphase. Während kritischer Aushubschritte sind tägliche oder engere Intervalle üblich, in ruhigen Phasen wöchentliche bis monatliche. Genau hier liegt der Vorteil automatisierter Systeme: Sie messen unabhängig davon, ob jemand vor Ort ist, und melden eine Grenzwertüberschreitung sofort.

Welche Norm gilt für Inklinometermessungen?

ISO 18674-3 regelt die Messung von Verschiebungen quer zu einer Linie mit Inklinometern im Rahmen der geotechnischen Überwachung. Sie beschreibt Anforderungen an Geräte, Einbau, Durchführung und Dokumentation.

Warum wird die Sonde bei jeder Messung um 180 Grad gedreht?

Weil sich so der Nullpunktfehler der Sonde herausrechnen lässt. Gemessen wird einmal in Ausgangslage und einmal um 180 Grad gedreht; der systematische Anteil hat in beiden Durchgängen dasselbe Vorzeichen und fällt bei der Mittelung heraus. Ohne diese Doppelmessung entsteht ein gleichbleibender Versatz, der leicht als echte Bewegung fehlgedeutet wird.

Liefert Enertec auch die Inklinometerrohre?

Ja. Sonden, genutete Rohre, Kupplungen und Zubehör kommen aus einer Hand. Das ist kein Nebenaspekt: Die Rohrqualität begrenzt die erreichbare Genauigkeit stärker als die Sonde, weshalb die Komponenten aufeinander abgestimmt sein sollten.

Inklinometer wählen — Auswahlhilfe

Festsonde analog · Festsonde digital · automatisiertes Array — und das passende Rohr

Diese Bohrloch-Inklinometer messen kontinuierlich die seitliche Verformung von Boden oder Bauwerk entlang eines Profils. Die Wahl betrifft Ausgang und Architektur: eine feste elektrolytische Sonde mit analogem 0–5-V-Signal, dieselbe Sonde mit digitalem RS485-Bus, der viele Sonden auf einem Kabel verkettet, oder ein vollautomatisches MEMS-Array, das das gesamte 3D-Profil überträgt. Alle laufen im selben genuteten Inklinometerrohr (ETIABS).

Kriterium ESIF-EL-AFestsonde · analog ESIF-ELFestsonde · digital IN-GA-01GeoArray (Array)
PrinzipFeste In-Place-ElektrolytsondeFeste In-Place-ElektrolytsondeDurchgehende MEMS-Segmentkette
SensorElektrolytisch, biaxialElektrolytisch, biaxialMEMS, triaxial
AusgangssignalAnalog 0–5 V DCDigital RS485RS485 → Funk-Mesh (4G/WLAN)
Messbereich±5° / ±10° / ±14,5°±5° / ±10° / ±14,5°360°
Auflösungbesser als 6 × 10⁻⁴°6 × 10⁻⁶°0,001° · 0,01 mm
Wiederholbark./Gen.0,015 % F.S.0,015 % F.S.±0,005°
VerkabelungSpannungsleitung je SondeEin 4-Leiter-Bus, Sonden in ReiheRS485-Bus → Funkknoten
TemperatursensorNTC, integriertIntegriert
Versorgung9–24 V DC12 / 24 V DC5–30 V DC, sehr sparsam
Betriebstemperatur−20 bis +80 °C−40 bis +80 °C−40 bis +85 °C
Sonde / SegmentØ 30 × 1400 mm, AISI 304Ø 30 × 1200 mm, AISI 316Ø 18–22 mm Segmente
RohrGenutetes Rohr ETIABSGenutetes Rohr ETIABSØ-70-mm-Rohr ETIABS
Am besten fürWirtschaftliche Analogstationen; NachrüstungAutomatisierte RS485-Netze, wenig KabelEchtzeit-3D-Vollprofil automatisiert

Welches soll ich wählen?

Analoge 0–5-V-Festsonde → ESIF-EL-AFeste elektrolytische Sonden in den kritischen Ebenen mit analogem 0–5-V-Ausgang, der an jeden Spannungs-/ADC-Datenlogger passt. Der einfache, wirtschaftliche Weg zur kontinuierlichen In-Place-Überwachung und ideal zur Nachrüstung bestehender Analogstationen.
Digitale RS485-Festsonde → ESIF-ELDieselbe elektrolytische Sonde mit digitalem RS485-Bus: ein 4-Leiter-Kabel führt Kommunikation und Versorgung, und alle Sonden einer Säule werden in Reihe an einen RS485-Datenlogger angeschlossen. Höhere Auflösung und integrierter NTC-Sensor — die Wahl für automatisierte, verkabelungsarme Netze.
Automatisiertes 3D-Vollprofil → IN-GA-01 GeoArrayEin durchgehendes triaxiales MEMS-Array überträgt fertige X/Y/Z-Verschiebung für das gesamte Profil — mit Edge-Processing und Funk-Mesh-Netzwerk, ohne PC und ohne manuelle Messungen. Die Premium-Wahl für abgelegene, hochwertige oder schnell bewegte Standorte mit Live-Daten und Alarmen.
Das Trägerrohr für alle → ETIABS RohrJede Methode läuft in einem genuteten Inklinometerrohr, dessen vier 90°-Nuten die Messachsen über die Tiefe ausgerichtet halten. Das Rohr wird mit dem Instrument mitbestellt; das GeoArray nutzt für den Vertikaleinbau das Standard-Ø-70-mm-Rohr.

Fazit: Die Festsonden ESIF-EL-A (analog 0–5 V) und ESIF-EL (digital RS485) teilen dieselbe elektrolytische Präzision — Wahl nach Datenlogger und Verkabelung. Für vollautomatische Echtzeit-Vollprofile zum IN-GA-01 GeoArray greifen.

Angaben sind typische Werte und können ohne Vorankündigung geändert werden. Vollständige Daten in den Einzeldatenblättern (ESIF-EL-A, ESIF-EL, IN-GA-01, ETIABS). · www.enertecinstruments.com
