Dehnungsaufnehmer
Aufschweissbare Widerstands- und Saitenschwinger-Dehnungsaufnehmer sowie einbetonierbare Sensoren für Stahl, Beton und Fels.
Dehnungsaufnehmer von Enertec Engineering – Messung von Dehnungen und Spannungen in Stahl, Beton und Fels. Aufschweissbare Widerstands- und Saitenschwinger-Dehnungsaufnehmer sowie einbetonierbare Sensoren für die Bauwerksüberwachung – robust, langzeitstabil und für den dauerhaften Feldeinsatz konzipiert.
Produkte in dieser Kategorie

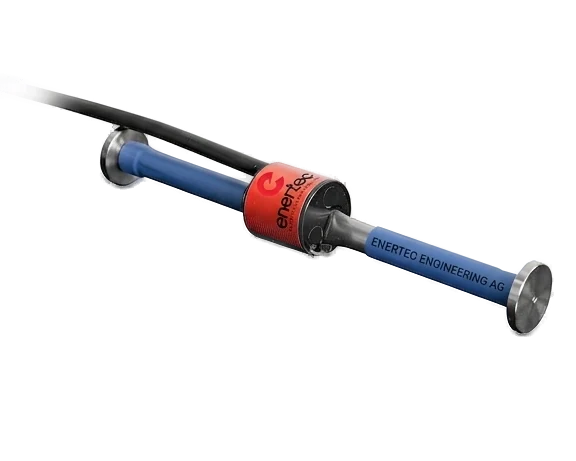

Schwingsaiten-Dehnungsmessstreifen für Beton ESG-02-SGC
Einbettbarer Schwingsaiten-Dehnungsmessstreifen zur Langzeit-Verformungsmessung in Betonkonstruktionen. Frequenzausgang, störsicher über lange Kabel, integrierter Temperatursensor.

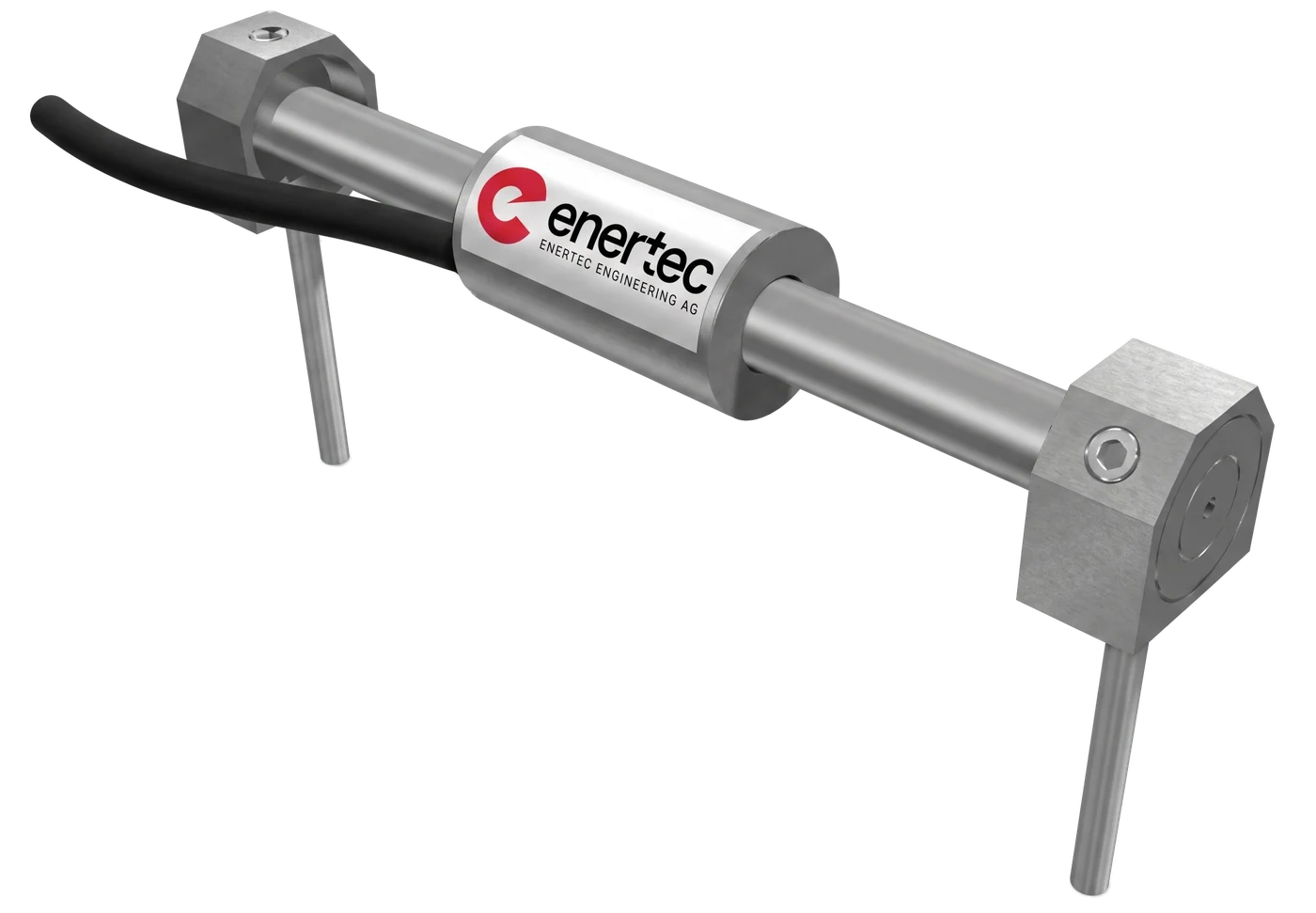

Schweissbarer resistiver Dehnungsmessstreifen EBR-01-SGM
Schweissbarer resistiver Dehnungsmessstreifen mit Vollbrücken-Konfiguration (Wheatstone) zur Überwachung von Zug- und Druckdehnung in Metallkonstruktionen. Harzvergossen, stoss- und tauchfest, IP 68.

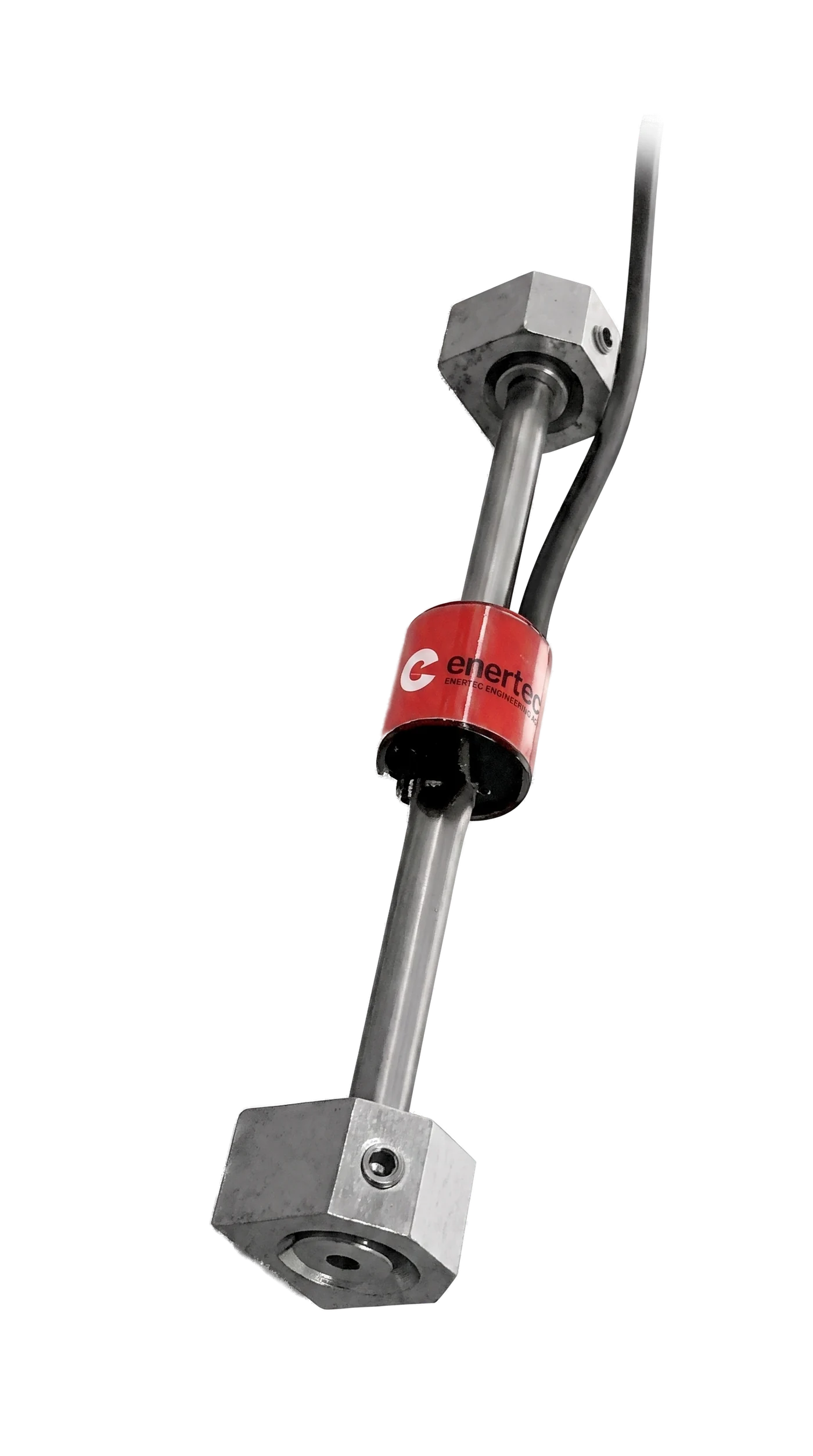

Schweissbarer Schwingsaiten-Dehnungsmessstreifen ESG-01-SGM
Schweissbarer Schwingsaiten-Dehnungsmessstreifen zur Verformungsmessung an Metallkonstruktionen. Frequenzausgang mit hervorragender Langzeitstabilität, integrierter Temperatursensor, Anker-Version für Beton.
Dehnungsaufnehmer — Auswahlhilfe
Schweissbar resistiv · einbetonierbar Schwingsaite · schweissbar Schwingsaite
Dehnmessstreifen (DMS) messen die Verformung (Mikrostrain) eines Bauwerks unter Last. Die Wahl hängt davon ab, wo der Sensor sitzt — einbetoniert in frischem Beton oder auf eine Stahloberfläche geschweisst — und welches Signal der Datenlogger erwartet: eine analoge resistive Brücke (mV/V) oder eine Schwingsaiten-Frequenz (Hz) mit überlegener Langzeitstabilität und Unempfindlichkeit gegen die Kabellänge.
| Kriterium | EBR-01-SGMSchweissbar resistiv | ESG-02-SGCSchwingsaite, einbetoniert | ESG-01-SGMSchwingsaite, schweissbar |
|---|---|---|---|
| Messprinzip | Resistive Vollbrücke (Wheatstone) | Schwingsaite | Schwingsaite |
| Montage | Punktgeschweisst auf Stahl | Einbetoniert im Frischbeton | Auf Stahloberfläche geschweisst |
| Messbereich | ±1400 µε | ±1500 µε | ±1500 µε |
| Empfindlichkeit | 2 mV/V | 1 µε | 1 µε |
| Genauigkeit | ±0,2 % F.S. | < 0,5 % F.S. | < 0,5 % F.S. |
| Ausgangssignal | mV/V (analog) | Frequenz (Hz) | Frequenz (Hz) |
| Versorgung | 2–15 V DC | VW-Auslesegerät | VW-Auslesegerät |
| Langzeitstabilität | Gut | Hervorragend | Hervorragend |
| Kabellängen-Immunität | Nein (analog) | Ja | Ja |
| Betriebstemperatur | −15 bis +70 °C | −20 bis +80 °C | −20 bis +80 °C |
| Schutzart / Material | IP 68 · Aluminium | Einbettkörper | Schweisslaschen |
| Am besten für | Analog-/Wheatstone-Systeme, schnell | Beton: Dämme, Pfähle, Tunnelschalen | Stahl: Brücken, Rahmen, Langzeit |
Welches soll ich wählen?
Fazit: ESG-02-SGC in Beton einbetonieren, ESG-01-SGM für die Schwingsaiten-Dauerüberwachung auf Stahl schweissen und EBR-01-SGM dort einsetzen, wo ein analoges Wheatstone-Brückensignal (oder eine schnellere Reaktion) gefordert ist.
Angaben sind typische Werte und können ohne Vorankündigung geändert werden. Vollständige Daten in den Einzeldatenblättern (EBR-01-SGM, ESG-02-SGC, ESG-01-SGM). · www.enertecinstruments.com
