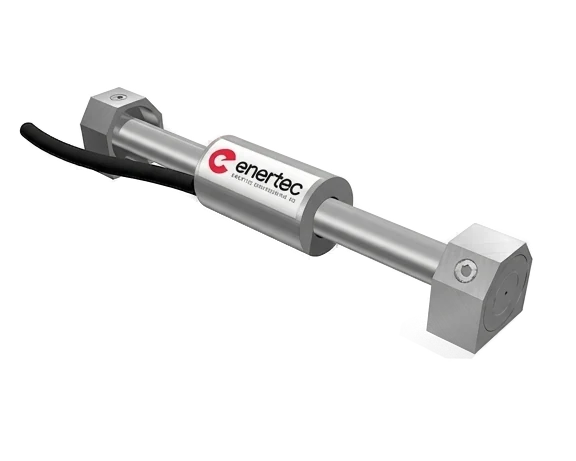

Schweissbarer resistiver Dehnungsmessstreifen EBR-01-SGM

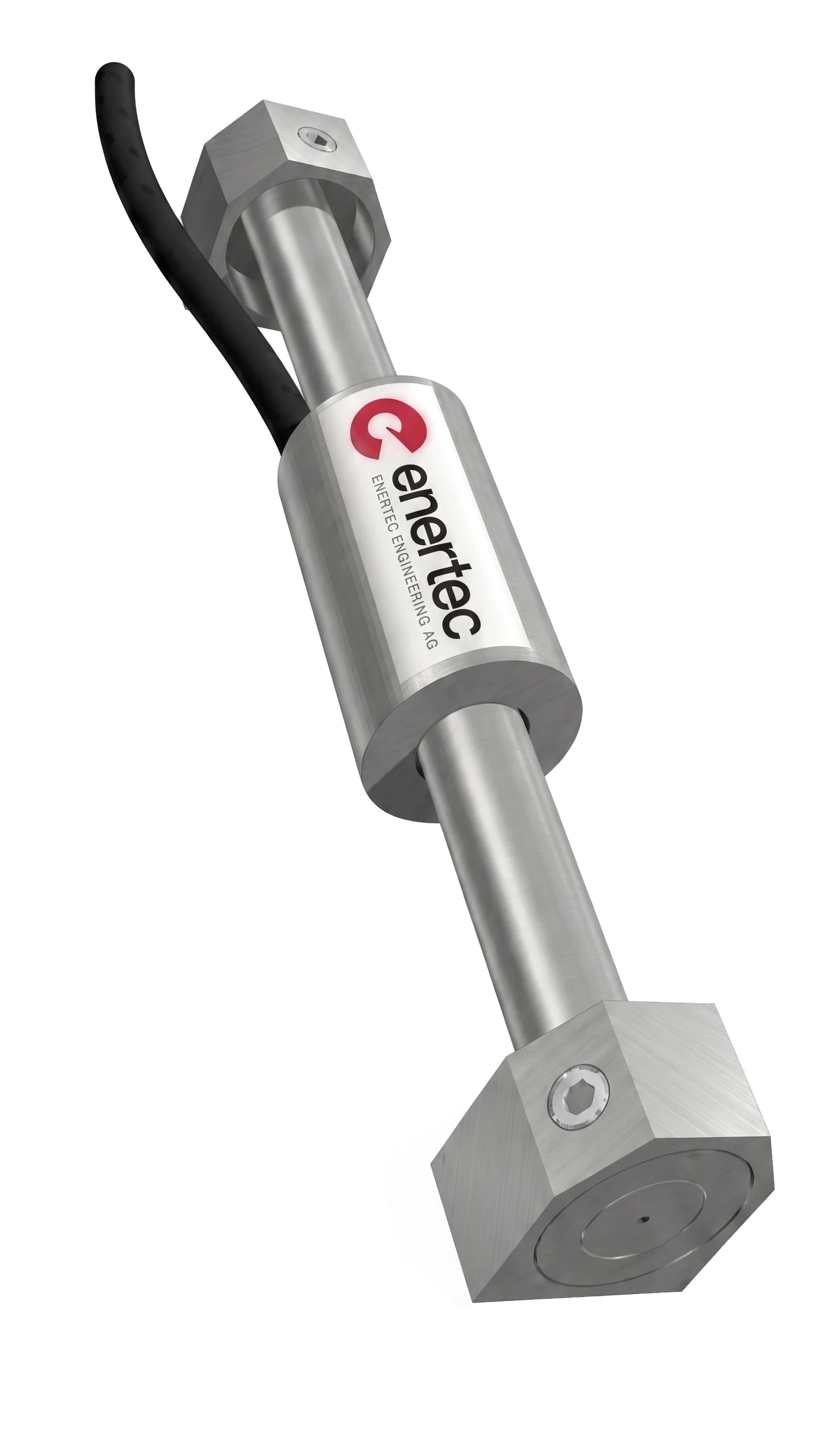

Der EBR-01-SGM ist ein schweissbarer resistiver Dehnungsmessstreifen zur Überwachung von Verformungen in Metallkonstruktionen. Die Messzellen sind in der Mitte des Instruments in einer speziellen Vollbrücken-Konfiguration (Wheatstone) angeordnet, die das elektrische Signal gegen Temperatur- und Biegeeinflüsse kompensiert. So liefert der Sensor auch unter wechselnden Umgebungsbedingungen ein stabiles, direkt auswertbares Messsignal. Der Aufnehmer ist vollständig in Harz vergossen und bleibt bei Eintauchen oder Stössen funktionsfähig. Er erfasst sowohl Zug- als auch Druckdehnung über einen Nennbereich von ±1400 µε bei einer Empfindlichkeit von 2 mV/V und einer Genauigkeit von ±0,2 % F.S. Der robuste Aluminiumkörper und die Schutzart IP 68 machen ihn für den dauerhaften Einsatz auf der Baustelle geeignet. Typische Einsatzgebiete sind Tunnelauskleidungen, Stahlstützen, Gründungspfahl-Bewehrungen sowie Brücken- und Trennstrukturen. Für die Überwachung von Betonwänden und Felsoberflächen ist der EBR-01-SGM mit verbesserten Klebeblock-Ankern erhältlich: Die beiden Endblöcke werden auf die Oberfläche geschweisst oder geklebt, während die harzvergossene Vollbrückenzelle dazwischen die Dehnung misst.
