Schweissbarer Schwingsaiten-Dehnungsmessstreifen ESG-01-SGM

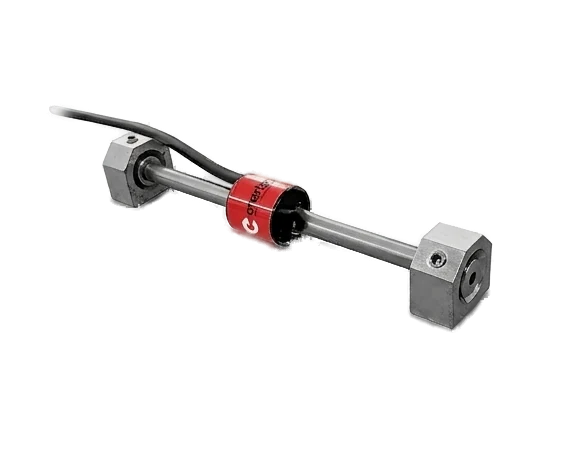

Der ESG-01-SGM ist ein schweissbarer Schwingsaiten-Dehnungsmessstreifen zur Messung von Verformungen in Metallkonstruktionen, auf die er befestigt wird. Eine Stahlsaite ist zwischen zwei Enden gespannt, die auf die zu überwachende Oberfläche geschweisst werden. Verformungen ändern den Abstand zwischen den Enden und damit die Saitenspannung sowie deren Resonanzfrequenz bei elektrischer Anregung. Die von einer elektromagnetischen Spule gemessene Frequenz ist proportional zur Saitenspannung und damit zur Dehnung des Materials. Der Frequenzausgang (Hz) bietet hervorragende Langzeitstabilität, eignet sich für die Übertragung über lange Kabel und ist unempfindlich gegen Kabellänge und äussere elektrische Störungen. Der Sensor enthält einen NTC-Thermistor zur Temperaturmessung, sodass thermische Einflüsse bei der Auswertung berücksichtigt werden können. Der Nennbereich beträgt ±1500 µε bei einer Empfindlichkeit von 1 µε und einer Genauigkeit von unter 0,5 % F.S. Eingesetzt wird der ESG-01-SGM zur Dehnungsmessung in Tunnelauskleidungen, Stahlstützen, Gründungspfahl-Bewehrungen und Trennstrukturen. Für die Überwachung von Betonwänden ist er mit verbesserten Klebeblock-Endankern anstelle der geschweissten Füsse erhältlich: Die beiden Blöcke werden auf die Oberfläche geklebt, während das dazwischenliegende Schwingsaiten-Element die Dehnung misst – so verbindet er die Langzeitstabilität der Schwingsaite mit der Montage auf Beton.
