Schwingsaiten-Dehnungsmessstreifen für Beton ESG-02-SGC

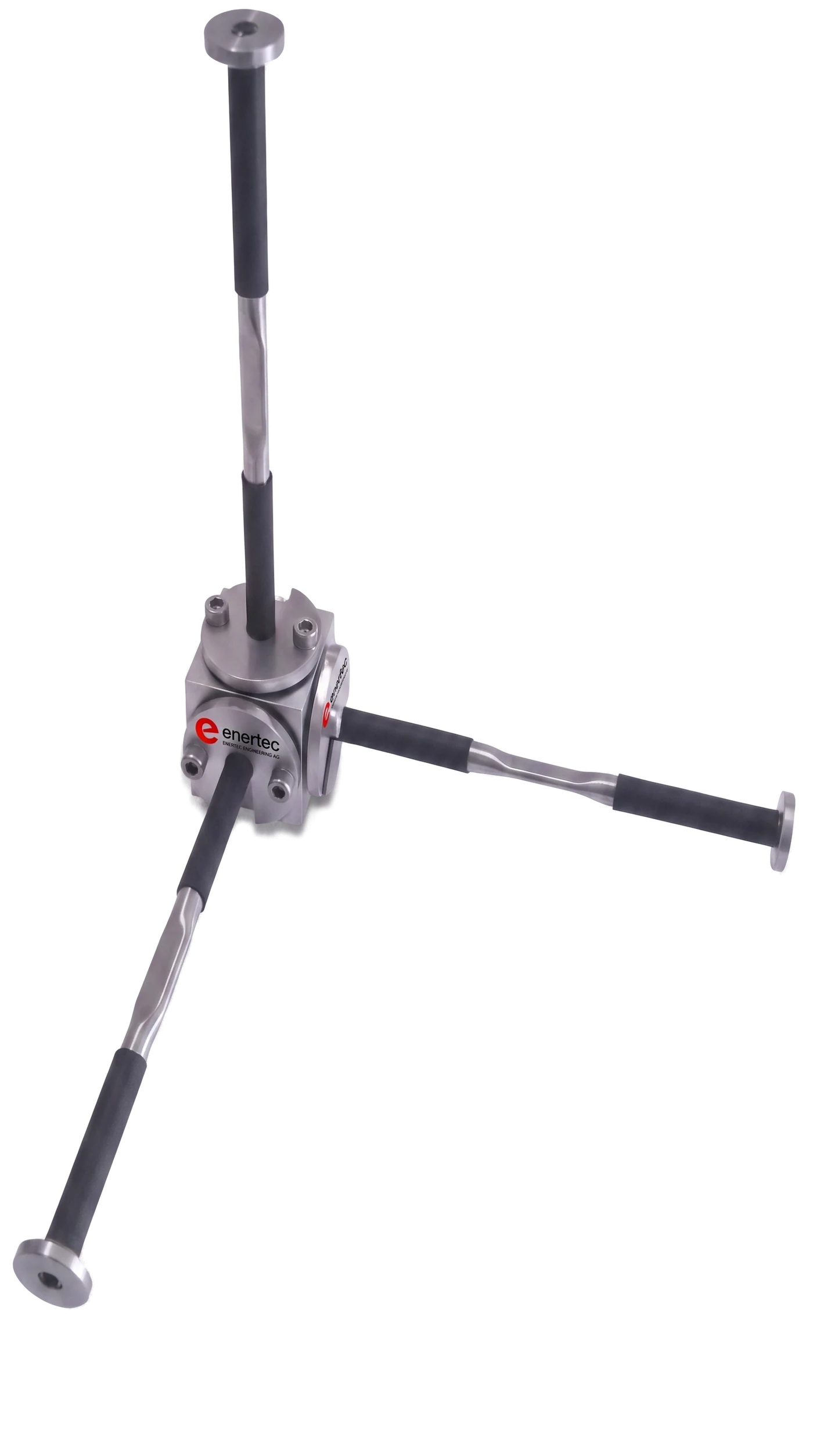

Der ESG-02-SGC ist ein Schwingsaiten-Dehnungsmessstreifen zur Messung von Verformungen in Betonkonstruktionen. Eine zwischen zwei Endflanschen gespannte Stahlsaite wird vollständig in die zu überwachende Struktur eingebettet. Verformungen ändern den Abstand zwischen den Enden und damit die Saitenspannung sowie deren Resonanzfrequenz bei elektrischer Anregung. Die von einer elektromagnetischen Spule gemessene Frequenz (Hz) ist proportional zur Saitenlänge und damit zur Dehnung des Materials. Das Frequenzausgangssignal eignet sich für die Übertragung über lange Kabel und ist unempfindlich gegen Kabellänge und äussere elektrische Störungen. Ein integrierter NTC-Thermistor liefert die Temperaturmessung, sodass thermische Einflüsse bei der Auswertung berücksichtigt werden können. Der Nennbereich beträgt ±1500 µε bei einer Empfindlichkeit von 1 µε und einer Genauigkeit von unter 0,5 % F.S. Eingesetzt wird der ESG-02-SGC zur Dehnungsmessung in Tunnelauskleidungen, Tunnelsohlgewölben, Gebäudefundamenten, Gründungspfählen, Überführungen und allen anderen Betonkonstruktionen mit Langzeit-Dehnungsüberwachung. Der Aufnehmer wird vollständig in den Beton eingebettet; eine Positioniervorrichtung hält den Sensor während des Betonierens in der gewünschten Ausrichtung, sodass die Saitenachse mit der zu messenden Dehnungsrichtung übereinstimmt.
