CTE – Hydraulische Anker-Kraftmessdose für die Lastüberwachung

Hydraulische Lastüberwachung mit Direktablesung am Manometer

Ringförmige hydraulische Anker-Kraftmessdose aus Edelstahl für Verpress-, Fels- und Kabelanker. Direktablesung am Manometer, optional mit 4–20 mA- oder Schwingsaiten-Aufnehmer für die Fernüberwachung. Nennlasten 200 bis 2500 kN.

Nennlast (Gesamtbereich)

200–2500 kN

Bauart

Ringförmige hydraulische Kraftmessdose

Material

Edelstahl AISI 304

Manometer-Durchmesser

100 mm

Richtpreis anfragen Anrufen

Beschreibung

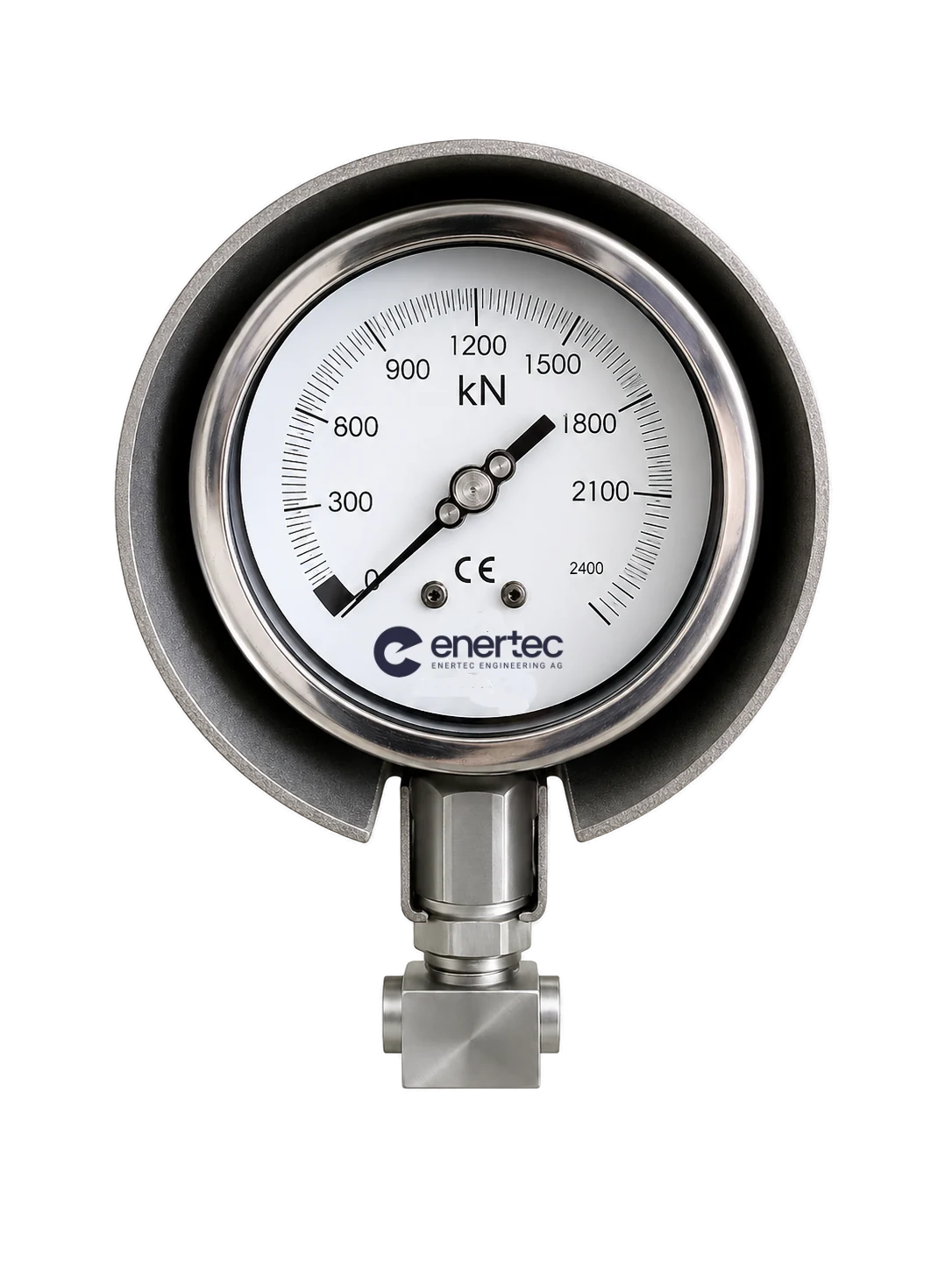

Die CTE-Serie ist eine hydraulische Anker-Kraftmessdose für die Lastüberwachung an Verpressankern, Felsankern und Kabeln. Die Messdose ist ein ringförmiges Spezialinstrument aus Edelstahl (AISI 304): Zwei am Umfang verschweisste Platten, die im Inneren durch einen unter Vakuum mit entlüftetem Öl gefüllten Hohlraum getrennt sind, garantieren maximale Steifigkeit und Langzeitstabilität. Die aufgebrachte Last wird über das Hydrauliköl an ein analoges Manometer übertragen, das den aktuellen Wert sofort und wartungsfrei anzeigt. Die ringförmige Messdose wird passend zum Durchmesser und zur Nennlast des Ankers gewählt. Für die kontinuierliche Fernüberwachung lässt sich dieselbe Messdose mit einem elektrischen Druckaufnehmer nachrüsten – wahlweise mit 4–20 mA-Ausgang oder als Schwingsaiten-Aufnehmer inklusive NTC-Temperatursensor. Zum Lieferumfang gehört eine steife Lastverteilungsplatte, die eine gleichmässige Lasteinleitung über die Belastungsfläche der Messdose sicherstellt. Das spritzwassergeschützte Edelstahlgehäuse und das unempfindliche Messprinzip machen die CTE robust und zuverlässig unter allen Umweltbedingungen der Baustelle.

Anwendungen

Stützwände
Tiefe Baugruben
Tunnelbau
Schlitzwände
Rückverankerungen
Aussteifungen
Felsanker
Hangrutschungen

Merkmale

Direktablesung am Manometer, wartungsfrei
Elektrische Umrüstung für Fernablesung verfügbar (4–20 mA oder Schwingsaite)
Robust und zuverlässig unter allen Umweltbedingungen
Edelstahlgehäuse für lange Lebensdauer
Spritzwassergeschütztes Design
Lieferbar mit 90°-Manometer
Schwingsaiten-Aufnehmer mit integriertem NTC-Temperatursensor
Nachfüll-Kit erhältlich
Passende Lastverteilungsplatte im Lieferumfang

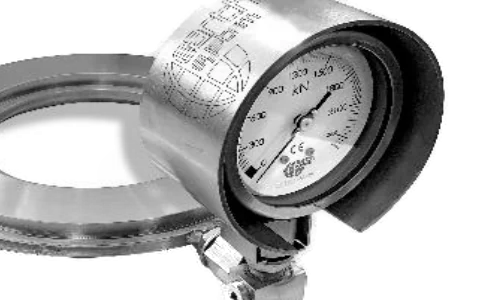

CTE-Kraftmessdose mit 90°-Manometer und kN-Skala

90°-Manometer-Konfiguration

Die CTE ist auch mit einem auf 90° montierten Manometer lieferbar – ideal bei beengten Platzverhältnissen an der Ankerwand. Die Messdose kann nachträglich nachgefüllt und mittels Nachfüll-Kit mit einem elektrischen Druckaufnehmer nachgerüstet werden.

Montagehinweise

Anker-Kraftmessdosen müssen sorgfältig montiert werden, um plane und parallele Lastaufnahmeflächen zu erhalten und Verzerrungen unter Last zu vermeiden. Das Design der CTE gewährleistet eine sehr geringe Empfindlichkeit gegenüber Lastexzentrizität. Zwischen Messdose und Wandfläche wird üblicherweise eine Widerlageplatte eingebaut; sie soll mindestens so dick wie die Verteilungsplatte (30 mm) sein und einen Durchmesser von mindestens 20 mm grösser als die Kraftmessdose aufweisen. Hinweis: Nach der Anker-Vorspannphase tritt aufgrund der Setzung des Gesamtsystems eine Lastabnahme von typischerweise 10–15 % auf.

Manometer-Modell CTE-01

Bestellcode	Nennlast (kN)	ID (mm)	AD (mm)	Höhe (mm)
CTE-01-040M-03	300	40	140	30
CTE-01-040M-04	400	40	140	30
CTE-01-040M-06	650	40	140	30
CTE-01-120M-09	900	120	250	30
CTE-01-120M-12	1200	120	250	30
CTE-01-120M-18	1800	120	250	30
CTE-01-160M-12	1200	160	300	30
CTE-01-160M-16	1600	160	300	30
CTE-01-160M-25	2500	160	300	30

Nennlast = Maximalwert. Das Manometer ist auch in 90°-Konfiguration lieferbar. Sonderabmessungen und -geometrien auf Anfrage.

Elektrisches Modell CTE-02-T — 4–20 mA

Bestellcode	Nennlast (kN)	ID (mm)	AD (mm)	Höhe (mm)
CTE-02-040T-02	250	40	140	30
CTE-02-040T-04	400	40	140	30
CTE-02-040T-06	650	40	140	30
CTE-02-120T-07	750	120	250	30
CTE-02-120T-12	1250	120	250	30
CTE-02-120T-18	1800	120	250	30
CTE-02-160T-10	1000	160	300	30
CTE-02-160T-16	1600	160	300	30
CTE-02-160T-25	2500	160	300	30

Sonderabmessungen und -geometrien auf Anfrage.

Elektrisches Modell CTE-02-VW — Schwingsaite

Bestellcode	Nennlast (kN)	ID (mm)	AD (mm)	Höhe (mm)
CTE-02-040VW-02	200	40	140	30
CTE-02-040VW-03	375	40	140	30
CTE-02-120VW-06	650	120	250	30
CTE-02-120VW-10	1000	120	250	30
CTE-02-160VW-08	850	160	300	30
CTE-02-160VW-15	1500	160	300	30

Der Schwingsaiten-Aufnehmer enthält einen NTC-Temperatursensor. Sonderabmessungen und -geometrien auf Anfrage.

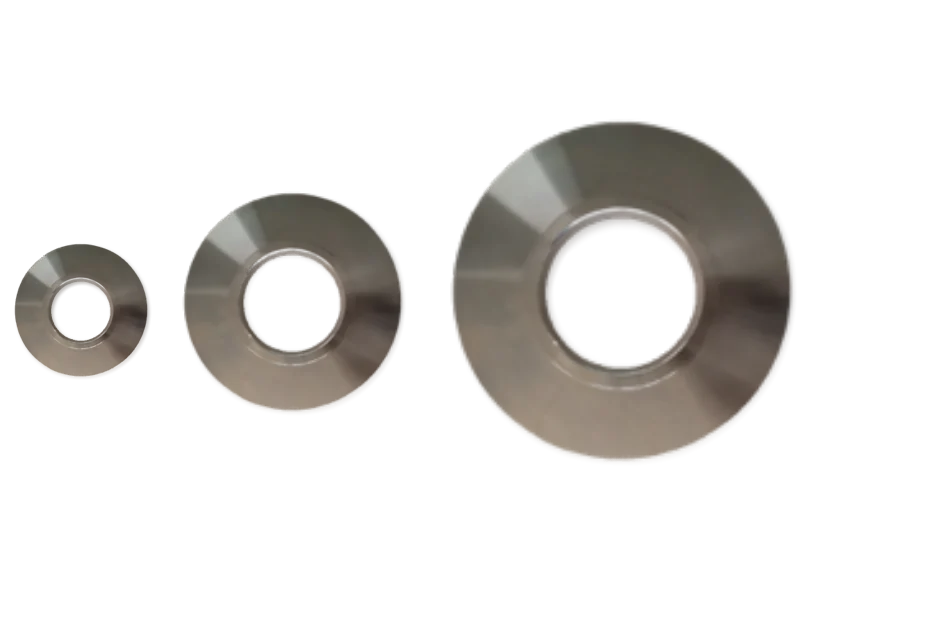

Lastverteilungsplatten

Bestellcode	Beschreibung	ID (mm)	AD (mm)	H (mm)
CTE-03-40DP	Verzinkte Stahl-Verteilungsplatte	40	140	30
CTE-03-120DP	Verzinkte Stahl-Verteilungsplatte	120	250	30
CTE-03-160DP	Verzinkte Stahl-Verteilungsplatte	160	300	30

Die Lastverteilungsplatte muss zur Kraftmessdose passen. Sonderabmessungen und -geometrien auf Anfrage.

Technische Daten

Nennlast (Gesamtbereich)	200–2500 kN
Bauart	Ringförmige hydraulische Kraftmessdose
Material	Edelstahl AISI 304
Manometer-Durchmesser	100 mm
Genauigkeit Manometer	1 % F.S.
Skala Manometer	kN
Schutzklasse Manometer	IP 65
Sensortyp (elektrisch)	Piezoresistiv
Ausgangssignal (elektrisch)	4–20 mA (2-Leiter) oder Schwingsaite (2300–3200 Hz)
Elektrische Versorgung	8–32 V DC
Wiederholbarkeit	±0,5 % F.S.
Zulässige Überlast	150 % F.S.
Bruchfestigkeit	200 % F.S.
Schutzklasse Aufnehmer	IP 68
Betriebstemperatur (4–20 mA)	−40 … +105 °C
Betriebstemperatur (Schwingsaite)	−20 … +80 °C

Downloads

2 Dokumente verfügbar — Zugang nach kurzer Eingabe Ihrer E-Mail-Adresse:

Datenblatt (EN)
Datenblatt (DE)

Fragen zum CTE Hydraulische Anker-Kraftmessdose?

Unser Ingenieurteam berät Sie gerne zur Sensorauswahl, Dimensionierung und Anbindung an Ihr Monitoring-System.

Anfrage senden +41 52 202 54 34
