LCM – Hochbelastbare Anker-Kraftmessdose aus Edelstahl
Edelstahlzylinder-Kraftmessdose, 600 bis 4000 kN, 100 % Dauerlast
Hochbelastbare elektronische Zylinder-Kraftmessdose aus Edelstahl für Anker, Kranlasten und grosse Kräfte. Dauerlast = 100 % der Nennlast, Überspannungsschutz serienmässig integriert, kalibriertes mV/V-Signal und Auto-Erkennung. Nennlasten 600 bis 4000 kN.
Beschreibung
Anwendungen
- Stützmauern
- Tiefe Baugruben
- Tunnelbau
- Schlitzwände
- Verankerungen
- Aussteifungen
- Felsanker
- Hangrutschungen
Merkmale
- Kraftmessdosen von 600 bis 4000 kN Nennlast
- Dauerlast = 100 % der Nennlast
- Überspannungsschutz serienmässig integriert
- Integrierter Temperatursensor
- Auto-Identifikation an Enertec-Messgeräten
- Kalibriertes mV/V-Signal mit 6-Leiter-Brücke
- Federelement und Gehäuse in Edelstahl
- Frei wählbare Kabellänge, optionaler Stecker am Kabelende
- Optionale Kalibrierung mit dem zugehörigen Ankerkopf
- 10 % zulässige Kurzzeitüberlast
- Schutzart IP 67, wasserdichte Edelstahl-Kabelverschraubung
- UV-, säure- und ölbeständige Signalkabel
- Sonderausführungen auf Anfrage
Aufbau und Ausführung

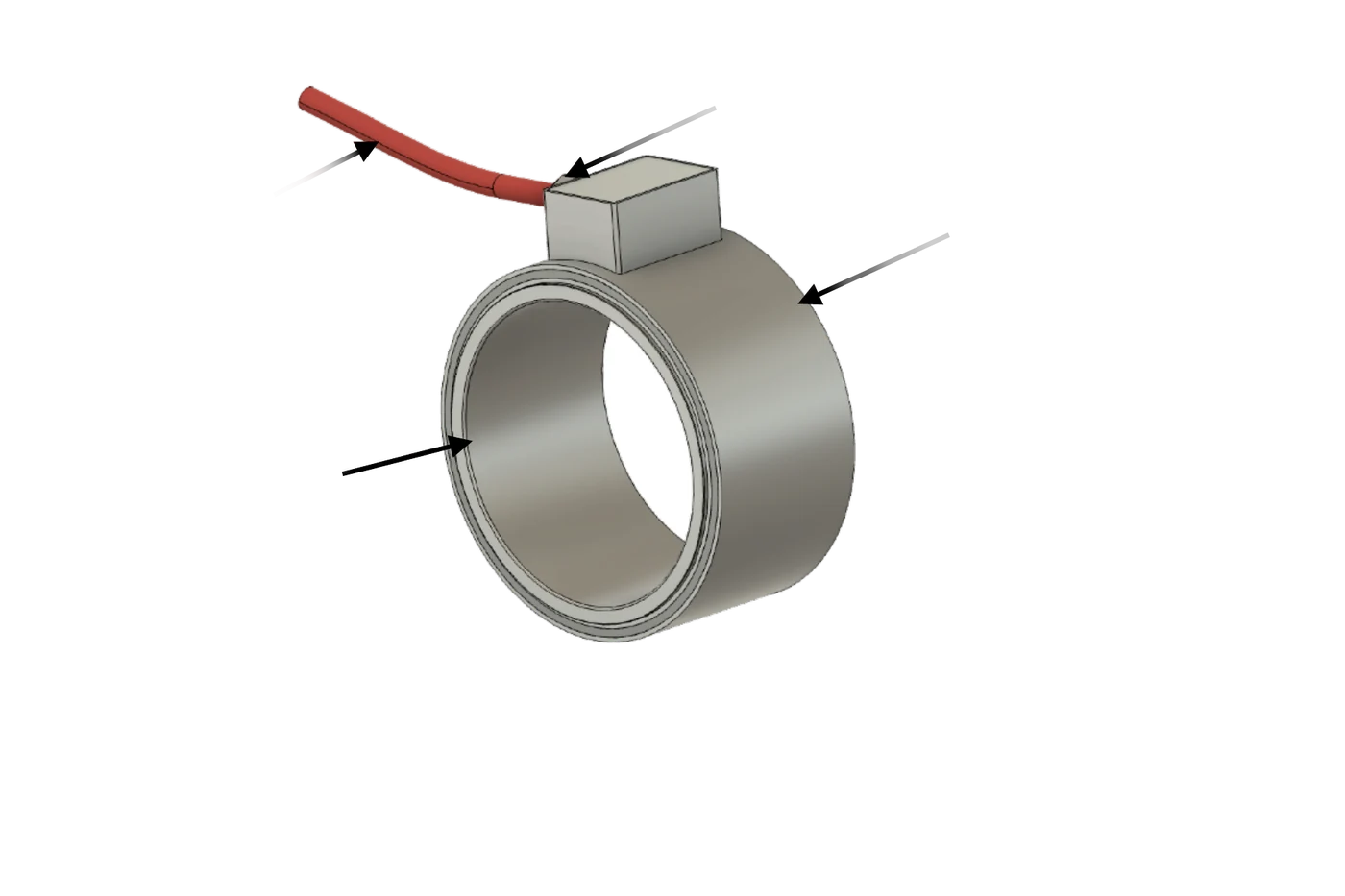

Die LCM ist aus einem lasergeschweissten Edelstahlgehäuse mit Federelement und Dehnmessstreifen in temperaturkompensierter Anordnung aufgebaut. In Verbindung mit dem geschirmten Signalkabel und der wasserdichten Edelstahl-Kabelverschraubung ergibt sich eine besonders robuste, langlebige Kraftmessdose.
Serienmerkmale und Bestellinformation
Bestellformat: LCM – Modell – Kabellänge [m]. Serienmässig enthalten sind Blitz- und Überspannungsschutz bis 20 kA (8/20 µs), Standard-Mil-Bajonett-Stecker, NTC-Temperatursensor und Auto-Erkennung des Modells. Beispiel: LCM – 1800/135/80 – 10 (vollständige Standardausstattung, 10 m Kabel). Versionen ohne Stecker sind auf Anfrage verfügbar.
Systemkonfiguration

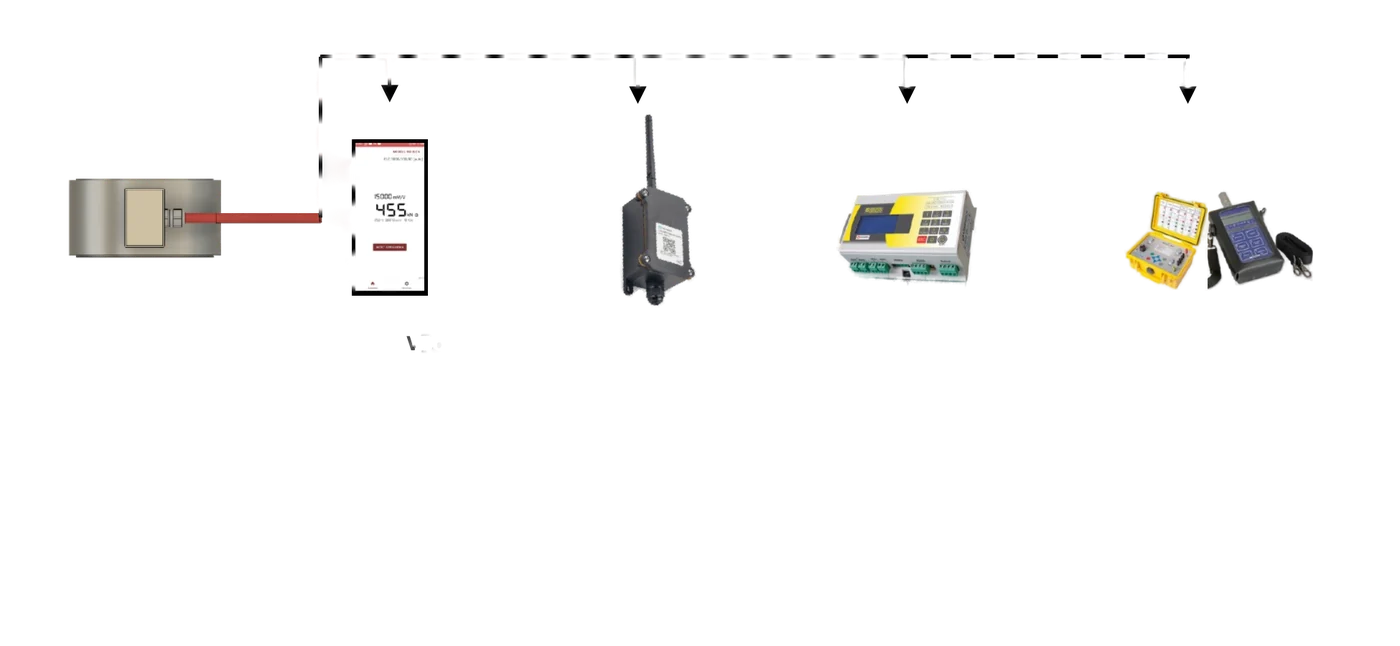

Die Signale der LCM lassen sich analog oder digital auslesen. Für die manuelle und analoge Auslesung stehen die tragbare VBox, der autonome LoBox-LoRa-Knoten, der Enerlog-Datenlogger oder ein kundenseitiges Gerät zur Verfügung. Über den Modbus- bzw. SDI-12-Digitalbus lassen sich mehrere LCM-Kraftmessdosen auf einem Bus verketten und mit einem Enerlog-Datenlogger oder LoBox-Knoten verbinden.
Mechanische Daten nach Modell
| Typ | LCM 600/52/50 | LCM 750/90/80 | LCM 1000/110/80 | LCM 1800/135/80 | LCM 2200/150/80 | LCM 3000/165/80 | LCM 4000/225/100 |
|---|---|---|---|---|---|---|---|
| Nennlast [kN] (FS) | 600 | 750 | 1000 | 1800 | 2200 | 3000 | 4000 |
| Dauerlast [kN] | 600 | 750 | 1000 | 1800 | 2200 | 3000 | 4000 |
| Zulässige Überlast | 110 % | 110 % | 110 % | 110 % | 110 % | 110 % | 110 % |
| Auflage Innen-Ø (A) [mm] | 52 | 90 | 110 | 135 | 150 | 165 | 200 |
| Auflage Aussen-Ø (B) [mm] | 65 | 99 | 121 | 152 | 166 | 188 | 225 |
| Aussen-Ø (C) [mm] | 84 | 114 | 140 | 170 | 178 | 219 | 254 |
| Höhe (H) [mm] | 50 | 80 | 80 | 80 | 80 | 80 | 120 |
| Signal [mV/V] | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
Sonderkapazitäten und -geometrien auf Anfrage.
Technische Daten

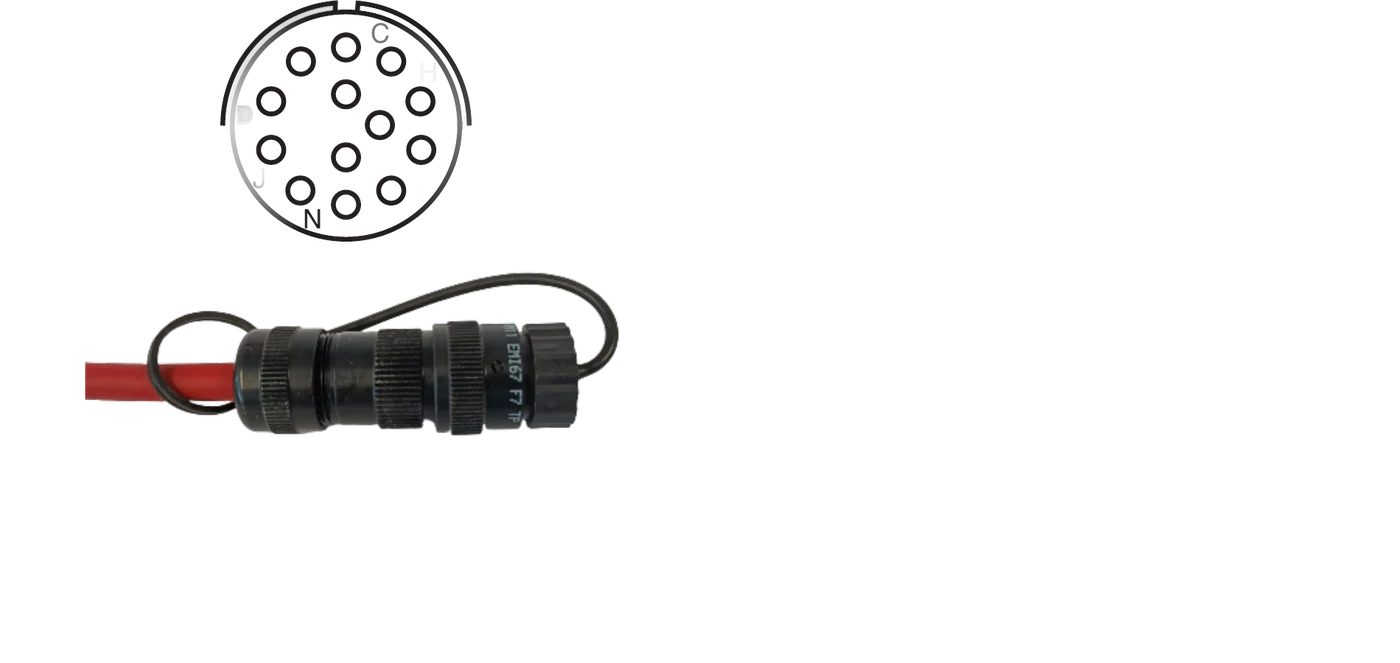

| Nennlast | 600–4000 kN |
| Messprinzip | Dehnmessstreifen, Wheatstone-Vollbrücke |
| Dauerlast | 100 % der Nennlast |
| Zulässige Überlast | 110 % |
| Blitz- & Überspannungsschutz | bis 20 kA (8/20 µs), serienmässig integriert |
| Eingangswiderstand | 700–1100 Ω |
| Ausgangswiderstand | 700–800 Ω |
| Nennversorgung Brücke | 1–10 V |
| Kombinierter Fehler | ≤ 1 % FS |
| Ausgangssignal | kalibriertes mV/V (6-Leiter) |
| Ausgangssignale auf Anfrage | 0–5 V, 4–20 mA, RS 485 (Modbus), SDI-12 |
| Referenztemperatur | +22 °C |
| Betriebstemperatur | −30 … +70 °C |
| Lagertemperatur | −40 … +80 °C |
| Schutzart | IP 67 |
| Thermistor | 3 kΩ NTC, B25/85 = 3977 K, ±0,5 °C (0–50 °C) |
| Standardstecker | Glenair IPT 12-14, MIL-DTL-26482 Serie I, IP 67 |
| Kabel | Lif3GYC11Y, geschirmt, PU, öl-/UV-/witterungsbeständig, Ø 9–10,5 mm |
Downloads
2 Dokumente verfügbar — Zugang nach kurzer Eingabe Ihrer E-Mail-Adresse:
- Datenblatt (EN)
- Datenblatt (DE)
Fragen zum LCM Anker-Kraftmessdose?
Unser Ingenieurteam berät Sie gerne zur Sensorauswahl, Dimensionierung und Anbindung an Ihr Monitoring-System.
