ELC – Elektrische Anker-Kraftmessdose aus Edelstahl
Edelstahl-Zylinder-Kraftmessdose, 600 bis 3000 kN
Robuste elektronische Zylinder-Kraftmessdose aus Edelstahl für Anker, Kranlasten und grosse Kräfte, optimal angepasst an die in der Schweiz zugelassenen Ankersysteme. Kalibriertes mV/V-Signal, 6-Leiter-Brücke, IP 67 und automatische Modellerkennung an Enertec-Auswertegeräten. Nennlasten 600 bis 3000 kN.
Beschreibung
Anwendungen
- Stützwände
- Tiefe Baugruben
- Tunnelbau
- Schlitzwände
- Rückverankerungen
- Aussteifungen
- Felsanker
- Hangrutschungen
Merkmale
- Kraftmessdosen von 600 bis 3000 kN Nennlast
- Elastisches Element und Gehäuse aus Edelstahl
- Kalibriertes mV/V-Signal mit 6-Leiter-Brücke
- Auto-Identifikation durch Enertec-Geräte (Option)
- Integrierter Temperatursensor (Option)
- Überspannungsschutz optional bis 20 kA (8/20 µs)
- Frei wählbare Kabellänge
- Optionaler Stecker am Kabelende
- Optionale Kalibrierung mit dem passenden Ankerkopf
- Optimal auf die in der Schweiz zugelassenen Ankersysteme angepasst
- Dauerlast 80 % der Nennlast, 10 % kurzzeitige Überlast
- Schutzart IP 67, wasserdichte Edelstahl-Kabelverschraubung
- UV-, säure- und ölbeständige Signalkabel
- Sonderausführungen auf Anfrage
Aufbau und Ausführung

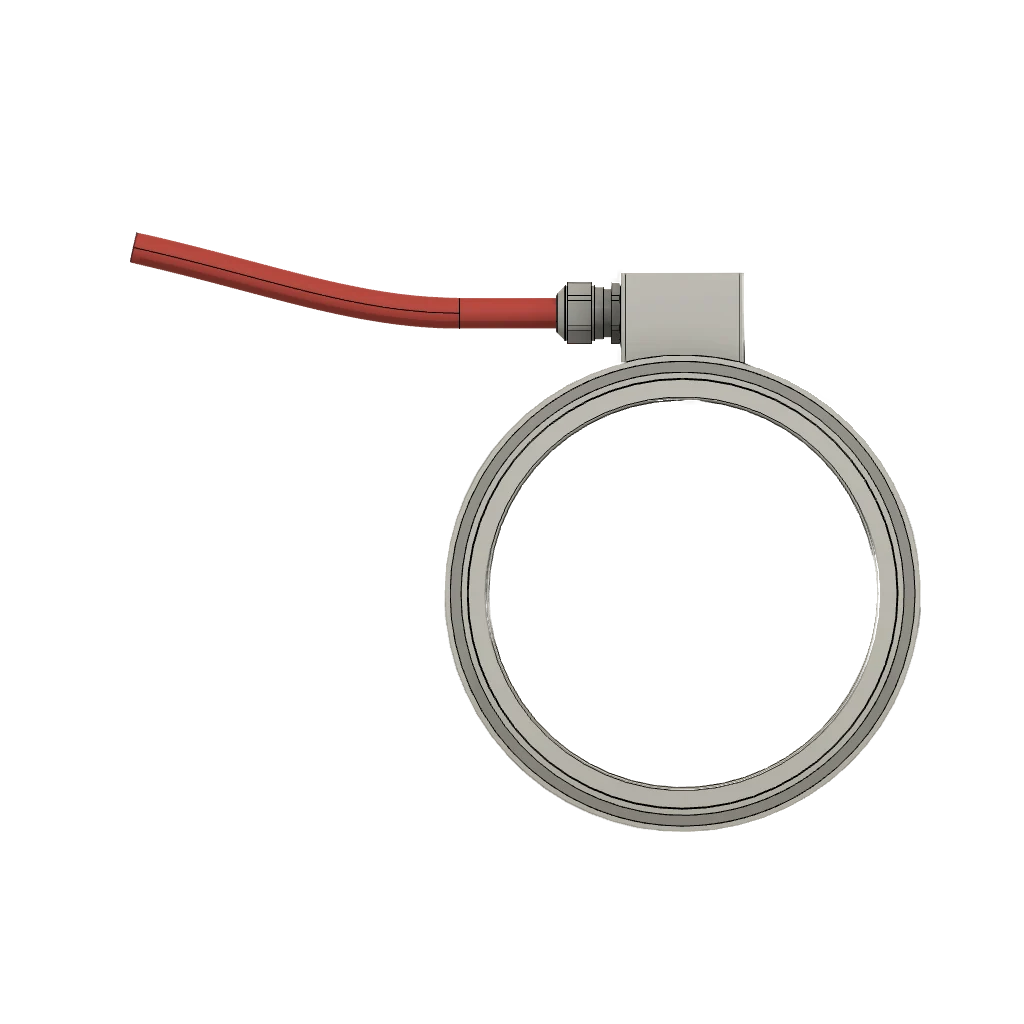

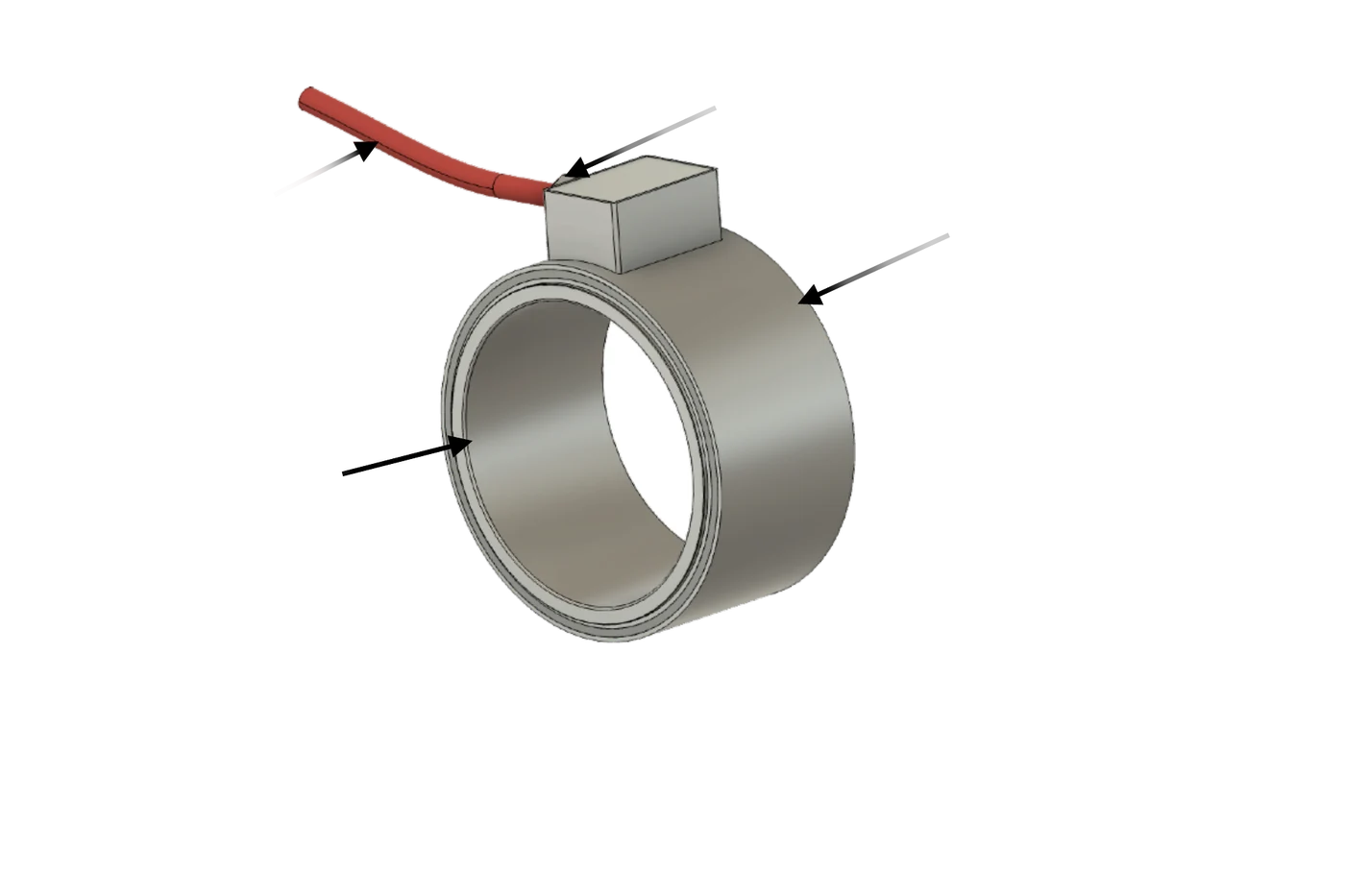

Die ELC ist aus einem Edelstahl-Zylinder mit Dehnungsmessstreifen in temperaturkompensierter Anordnung aufgebaut. Das kalibrierte mV/V-Ausgangssignal, die 6-Leiter-Brücke, eine wasserdichte Kabelverschraubung aus Edelstahl und ein robustes geschirmtes Kabel machen sie für den dauerhaften Feldeinsatz geeignet.
Optionen und Bestellinformation

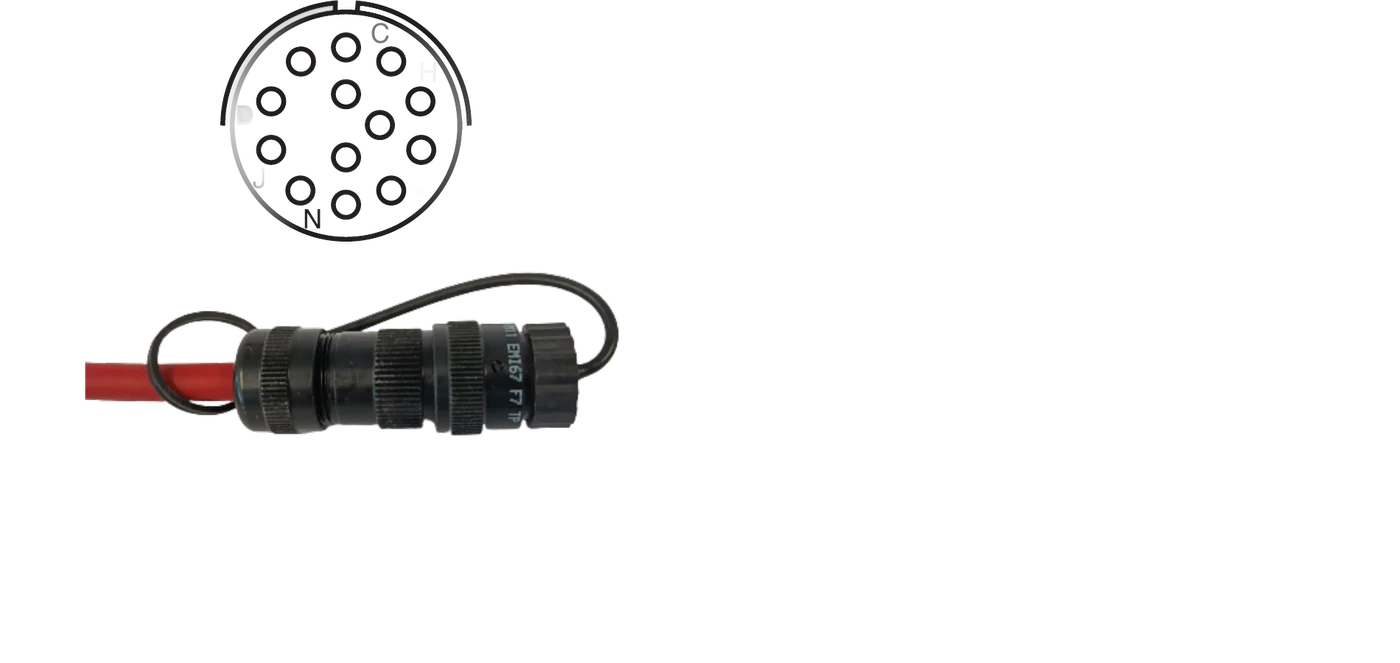

Bestellformat: ELC – Modell – Optionen – Kabellänge [m]. Verfügbare Optionen: Blitz- und Überspannungsschutz (P), Standard-Mil-Bajonett-Stecker (G), Lemo 4-polig (L) bzw. mit Schutzgehäuse (LH), NTC-Temperatursensor (N) und Auto-Erkennung des Modells (A). Beispiel: ELC – 1500/125/80 – PGNA – 10 (mit Überspannungsschutz, Standardstecker, Temperatursensor, Auto-Erkennung und 10 m Kabel). Hinweis: Bei der Lemo-Variante stehen Temperaturmessung, Auto-Erkennung und 6-Leiter-Anschluss aufgrund der Pin-Anzahl nicht zur Verfügung.
Systemkonfiguration
Die Signale der ELC lassen sich analog oder digital auswerten. Für die manuelle und analoge Auswertung stehen die portable VBox, das autonome LoBox-LoRa-Modul, der Enerlog-Datenlogger oder ein kundeneigenes Gerät zur Verfügung. Über den Modbus- bzw. SDI-12-Digitalbus lassen sich mehrere ELC-Kraftmessdosen auf einem einzigen Bus zusammenfassen und an einen Enerlog-Datenlogger oder ein LoBox-Modul anschliessen.
Mechanische Daten nach Modell
| Typ | ELC 600/60/50 | ELC 1000/88/80 | ELC 1000/100/80 | ELC 1000/105/80 | ELC 1500/125/80 | ELC 2000/160/80 | ELC 3000/190/80 |
|---|---|---|---|---|---|---|---|
| Nennlast [kN] (FS) | 600 | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| Dauerlast [kN] | 480 | 800 | 800 | 800 | 1200 | 1600 | 2400 |
| Zulässige Überlast | 110 % | 110 % | 110 % | 110 % | 110 % | 110 % | 110 % |
| Auflage Innen-Ø (A) [mm] | 60 | 88 | 100 | 105 | 125 | 162 | 190 |
| Auflage Aussen-Ø (B) [mm] | 70 | 99 | 111 | 116 | 139 | 179 | 212 |
| Aussen-Ø (C) [mm] | 83 | 114 | 129 | 140 | 154 | 203 | 254 |
| Höhe (H) [mm] | 50 | 80 | 80 | 80 | 80 | 80 | 80 |
| Signal [mV/V] | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | 2,12 | 2,12 |
Sonderkapazitäten und -geometrien auf Anfrage.
Technische Daten
| Nennlast | 600–3000 kN |
| Sensorprinzip | DMS, Wheatstone-Vollbrücke |
| Dauerlast | 80 % der Nennlast |
| Zulässige Überlast | 110 % |
| Eingangswiderstand | 700–1100 Ω |
| Ausgangswiderstand | 700–800 Ω |
| Nennspeisespannung Brücke | 1–10 V |
| Gesamtfehler | ≤ 1 % FS |
| Ausgangssignal | kalibriertes mV/V (6-Leiter) |
| Ausgangssignale auf Anfrage | 0–5 V, 4–20 mA, RS 485 (Modbus), SDI-12 |
| Referenztemperatur | +22 °C |
| Betriebstemperatur | −30 … +70 °C |
| Lagertemperatur | −40 … +80 °C |
| Schutzklasse | IP 67 |
| Thermistor | 3 kΩ NTC, B25/85 = 3977 K, ±0,5 °C (0–50 °C) |
| Standardstecker | Glenair IPT 12-14, MIL-DTL-26482 Serie I, IP 67 |
| Kabel | Lif3GYC11Y, geschirmt, PU, öl-/UV-/witterungsbeständig, Ø 9–10,5 mm |
Downloads
2 Dokumente verfügbar — Zugang nach kurzer Eingabe Ihrer E-Mail-Adresse:
- Datenblatt (EN)
- Datenblatt (DE)
