DemiCell – Die teilbare, austauschbare Anker-Kraftmessdose
Die austauschbare, zweiteilige Anker-Kraftmessdose
Elektrische, zweiteilige Anker-Kraftmessdose aus zwei radial trennbaren Halbringen. Lässt sich jederzeit wechseln und an bereits installierten Ankern nachrüsten – bei sehr geringer Bauhöhe ab 25 mm und DMS-Vollbrückentechnologie.
Beschreibung
Anwendungen
- Stützwände
- Tiefe Baugruben
- Tunnelbau
- Schlitzwände
- Rückverankerungen
- Aussteifungen
- Felsanker
- Hangrutschungen
Merkmale
- Zweiteilig – aus zwei radial trennbaren Halbringen aufgebaut
- Jederzeit austauschbar
- Bestehende Anker mit minimalem Aufwand nachrüstbar
- Nur wenige Zehntelmillimeter Anhub des Ankerkopfs zum Wechseln nötig
- Sehr geringe Bauhöhe ab 25 mm
- Auf Ankerkopf in Durchmesser und Höhe angepasst
- Lasteinleitungsring je nach Ankerkopf inkludiert
- Genauigkeit 1 % F.S.
- Robust, zuverlässig und genau
- Optional Temperaturmessung, Display und Überspannungsschutz
Wechseln und Nachrüsten ohne Anker-Ausbau
Die beiden Halbringe lassen sich radial entnehmen – der Ankerkopf muss dafür nur wenige Zehntelmillimeter angehoben werden. So können Messdosen im Betrieb getauscht und selbst bestehende Daueranker nachträglich mit einer Kraftmessdose ausgestattet werden, sobald ein Spalt von mindestens 25 mm zur Verfügung steht (abhängig von Last und Kopfgeometrie).

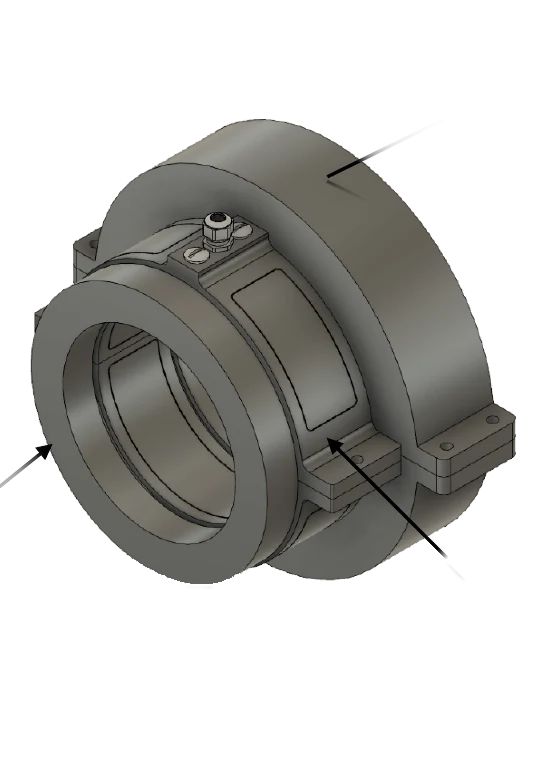

Aufbau
Die DemiCell wird als Baugruppe aus oberem Lasteinleitungsring, Kraftmessdose und – bei Bedarf – unterem Lasteinleitungsring geliefert. Die Druckstücke aus hochfestem Edelstahl tragen die Dehnungsmessstreifen in temperaturkompensierender Vollbrückenanordnung.
Technische Daten
| Bauart | Zweiteilige, radial trennbare Anker-Kraftmessdose |
| Nennlast | Anker-abhängig |
| Mindestbauhöhe | ab 25 mm |
| Genauigkeitsklasse | 1 % |
| Zulässige Überlast | 110 % |
| Bruchüberlast | 200 % |
| Nennempfindlichkeit | bis 2,5 mV/V |
| Nennspeisespannung Vollbrücke | 1–10 V |
| Ausgangssignal | 0–2,5 mV/V |
| Alternative Ausgangssignale (Option) | 4–20 mA, 0–5 V, RS 485, SDI-12 |
| Gesamtfehler | 1 % |
| Temperatursensor | NTC 3 kΩ @ 25 °C, B25/85 = 3977 K |
| Genauigkeit Temperatursensor (0–50 °C) | ±0,5 °C |
| Betriebstemperatur | −30 … +70 °C |
| Lagertemperatur | −40 … +80 °C |
| Temperatureinfluss (Nullpunkt / Empfindlichkeit) | ≤ ±0,01 % / K |
| Schutzklasse | IP 66 |
| Blitz- und Überspannungsschutz | bis 20 kA (8/20 µs) |
| Stecker | MIL-DTL-26482, IP 67, Bajonett-Signalstecker; Verbindung M12, 4-polig |
